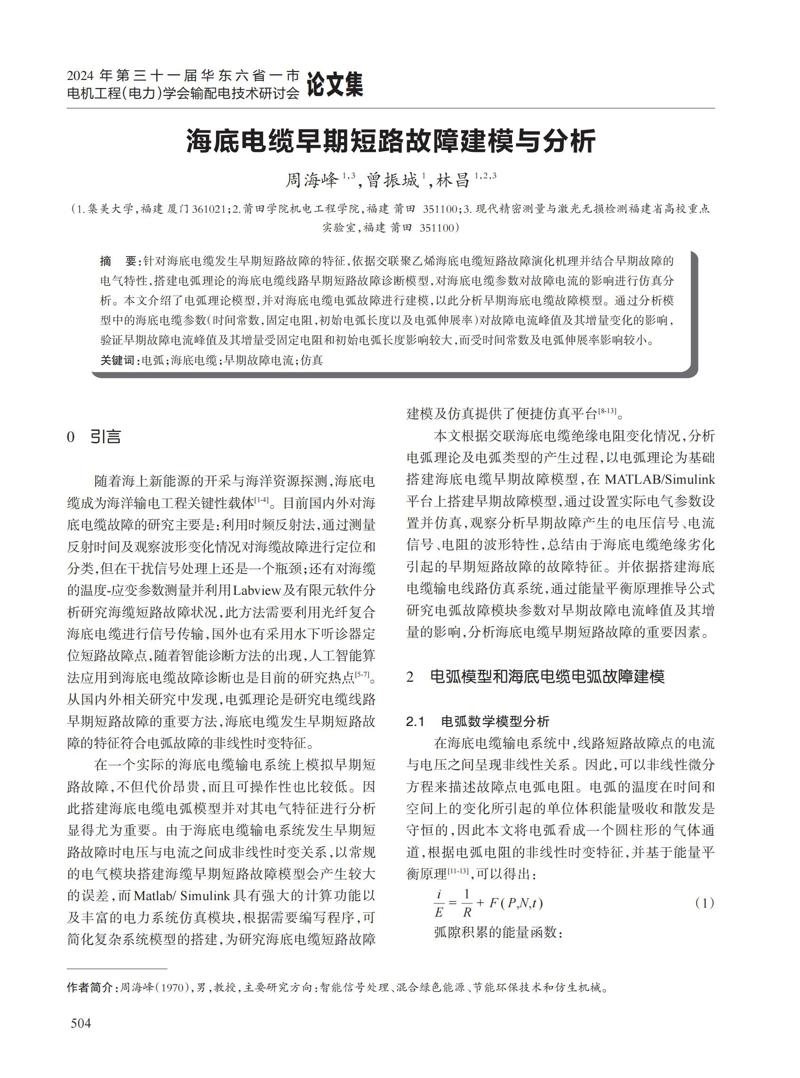

针对海底电缆发生早期短路故障的特征，依据交联聚乙烯海底电缆短路故障演化机理并结合早期故障的电气特性，搭建电弧理论的海底电缆线路早期短路故障诊断模型，对海底电缆参数对故障电流的影响进行仿真分析。本文介绍了电弧理论模型，并对海底电缆电弧故障进行建模，以此分析早期海底电缆故障模型。通过分析模型中的海底电缆参数（时间常数，固定电阻，初始电弧长度以及电弧伸展率）对故障电流峰值及其增量变化的影响，验证早期故障电流峰值及其增量受固定电阻和初始电弧长度影响较大，而受时间常数及电弧伸展率影响较小。

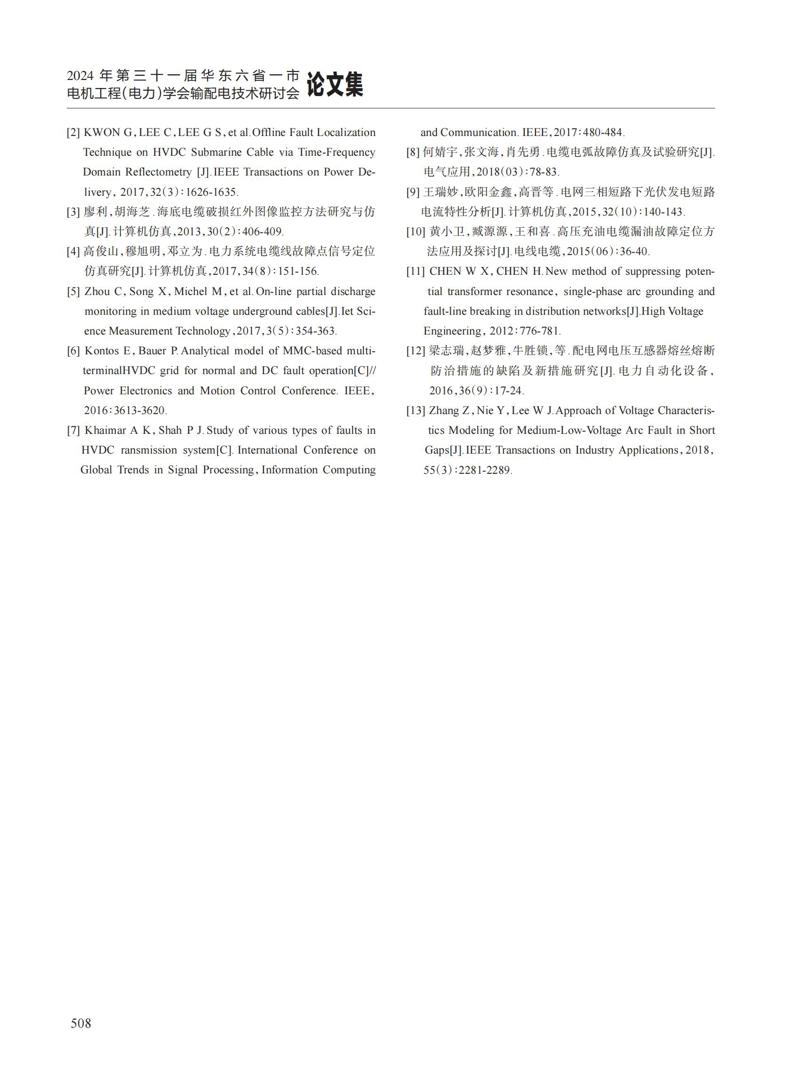

[1] Bawart M，Marzinotto M，Mazzanti G. Diagnosis and location of faultsin submarine power cables[J].2016，32（4）∶24-37. [2] KWON G，LEE C，LEE G S，et al.Offline Fault Localization Technique on HVDC Submarine Cable via Time-Frequency Domain Reflectometry [J]. IEEE Transactions on Power De- livery，2017，32（3）∶1626-1635. [3] 廖利，胡海芝 . 海底电缆破损红外图像监控方法研究与仿真[J]. 计算机仿真，2013，30（2）∶406-409. [4] 高俊山，穆旭明，邓立为 . 电力系统电缆线故障点信号定位仿真研究[J]. 计算机仿真，2017，34（8）∶151-156. [5] Zhou C，Song X，Michel M，et al. On-line partial discharge monitoring in medium voltage underground cables[J].Iet Sci- ence Measurement Technology，2017，3（5）∶354-363. [6] Kontos E，Bauer P. Analytical model of MMC-based multi- terminalHVDC grid for normal and DC fault operation[C]// Power Electronics and Motion Control Conference. IEEE， 2016∶3613-3620. [7] Khaimar A K，Shah P J. Study of various types of faults in HVDC ransmission system[C]. International Conference on Global Trends in Signal Processing，Information Computingand Communication. IEEE，2017∶480-484. [8] 何婧宇，张文海，肖先勇 . 电缆电弧故障仿真及试验研究[J]. 电气应用，2018（03）∶78-83. [9] 王瑞妙，欧阳金鑫，高晋等 . 电网三相短路下光伏发电短路电流特性分析[J]. 计算机仿真，2015，32（10）∶140-143. [10] 黄小卫，臧源源，王和喜 . 高压充油电缆漏油故障定位方法应用及探讨[J]. 电线电缆，2015（06）∶36-40. [11] CHEN W X，CHEN H. New method of suppressing poten- tial transformer resonance，single-phase arc grounding and fault-line breaking in distribution networks[J].High Voltage Engineering，2012∶776-781. [12] 梁志瑞，赵梦雅，牛胜锁，等 . 配电网电压互感器熔丝熔断防治措施的缺陷及新措施研究 [J]. 电力自动化设备， 2016，36（9）∶17-24. [13] Zhang Z，Nie Y，Lee W J.Approach of Voltage Characteris- tics Modeling for Medium-Low-Voltage Arc Fault in Short Gaps[J]. IEEE Transactions on Industry Applications，2018，55（3）∶2281-2289.
