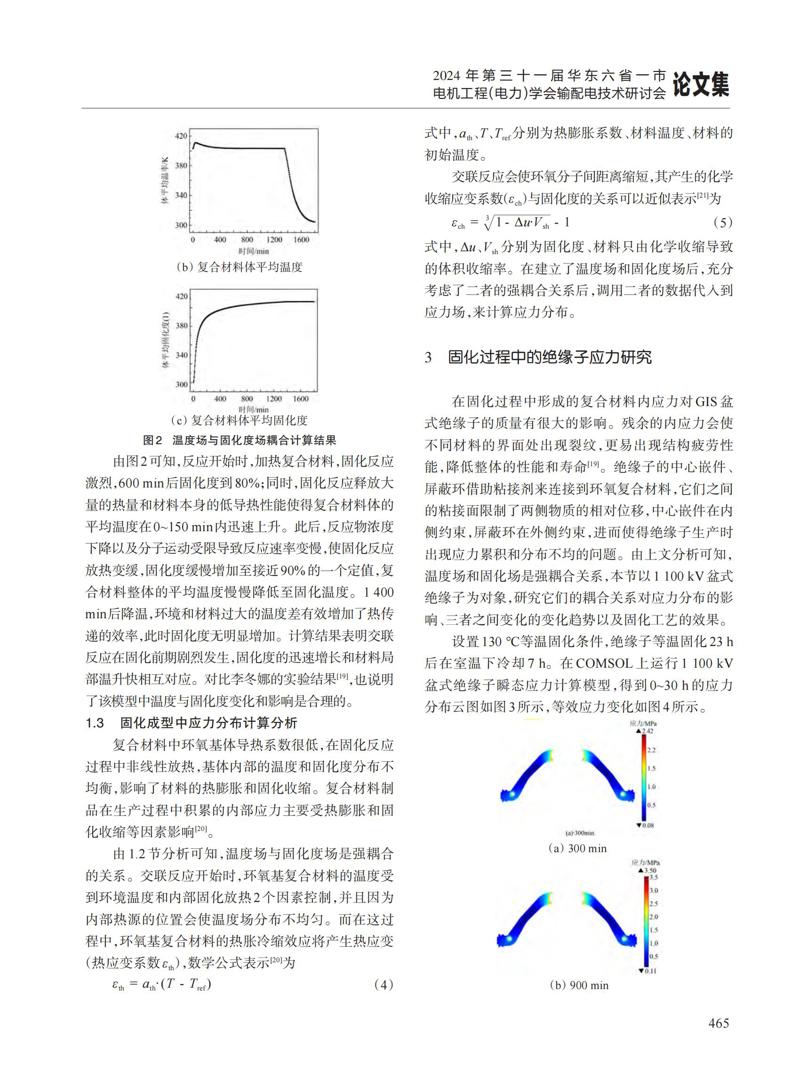

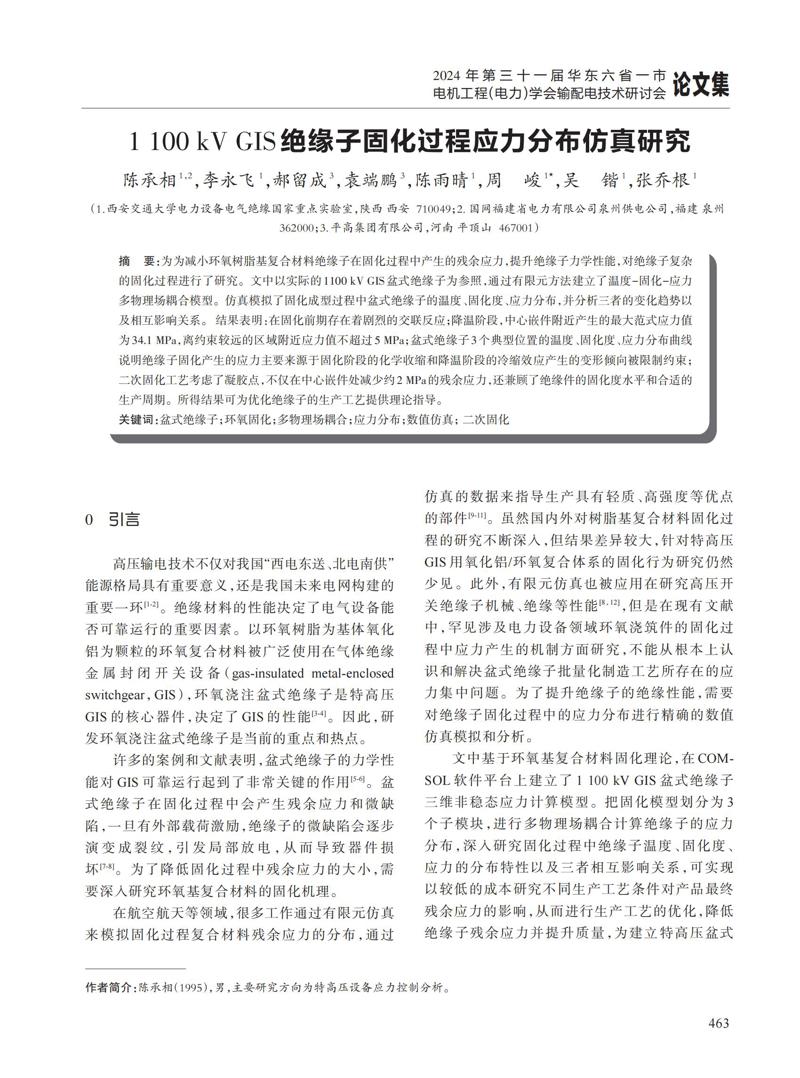

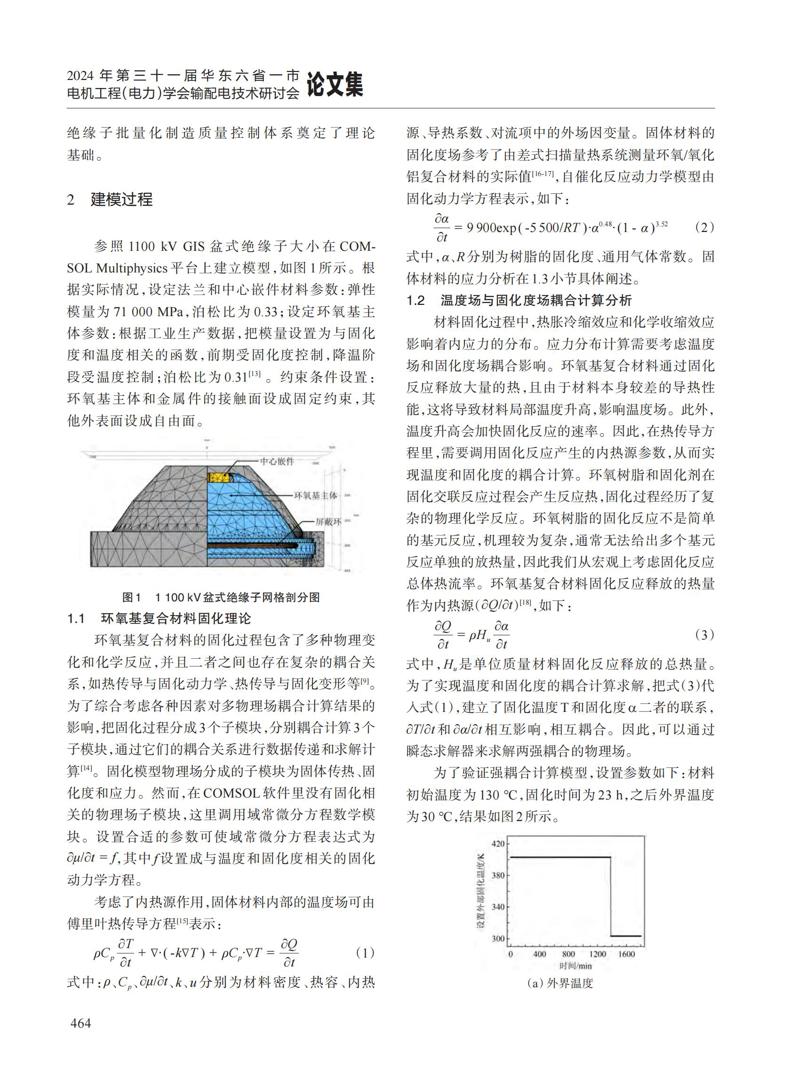

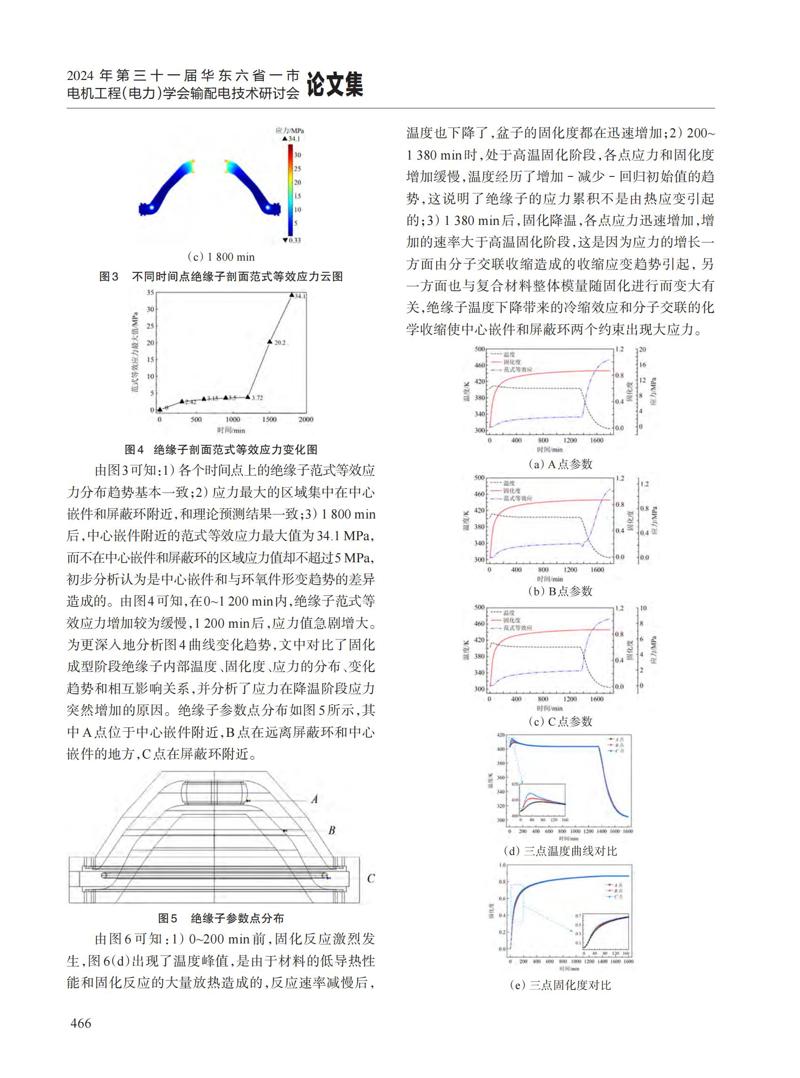

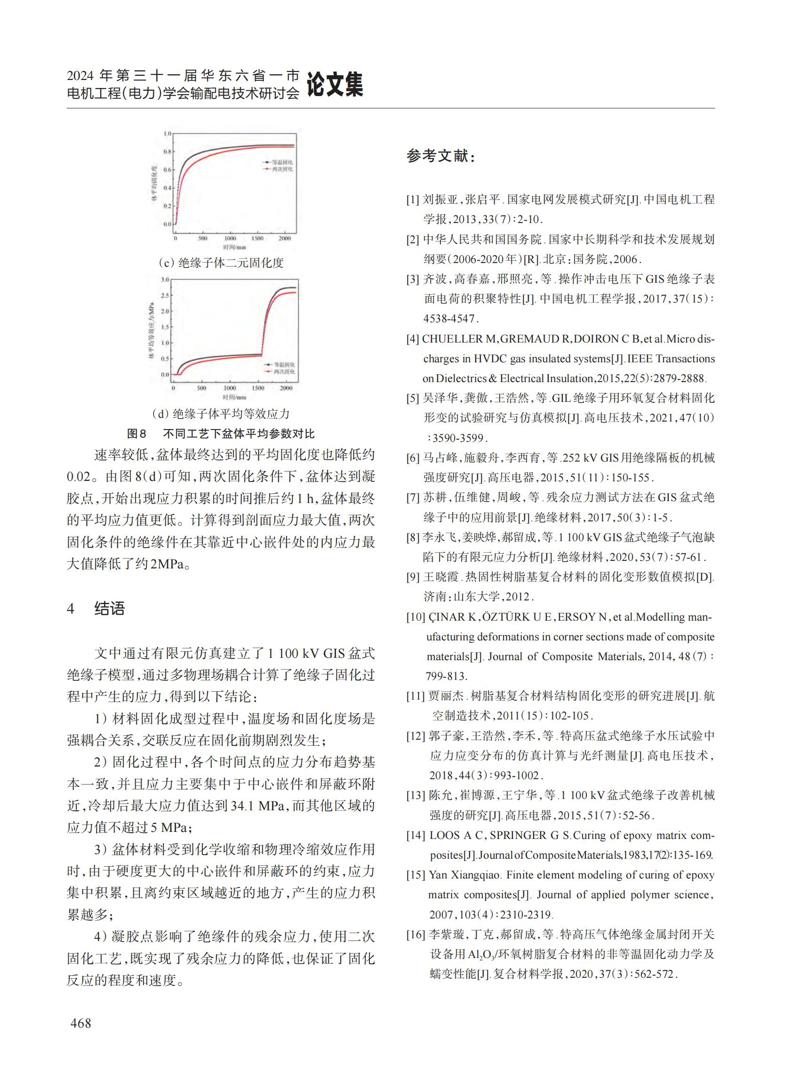

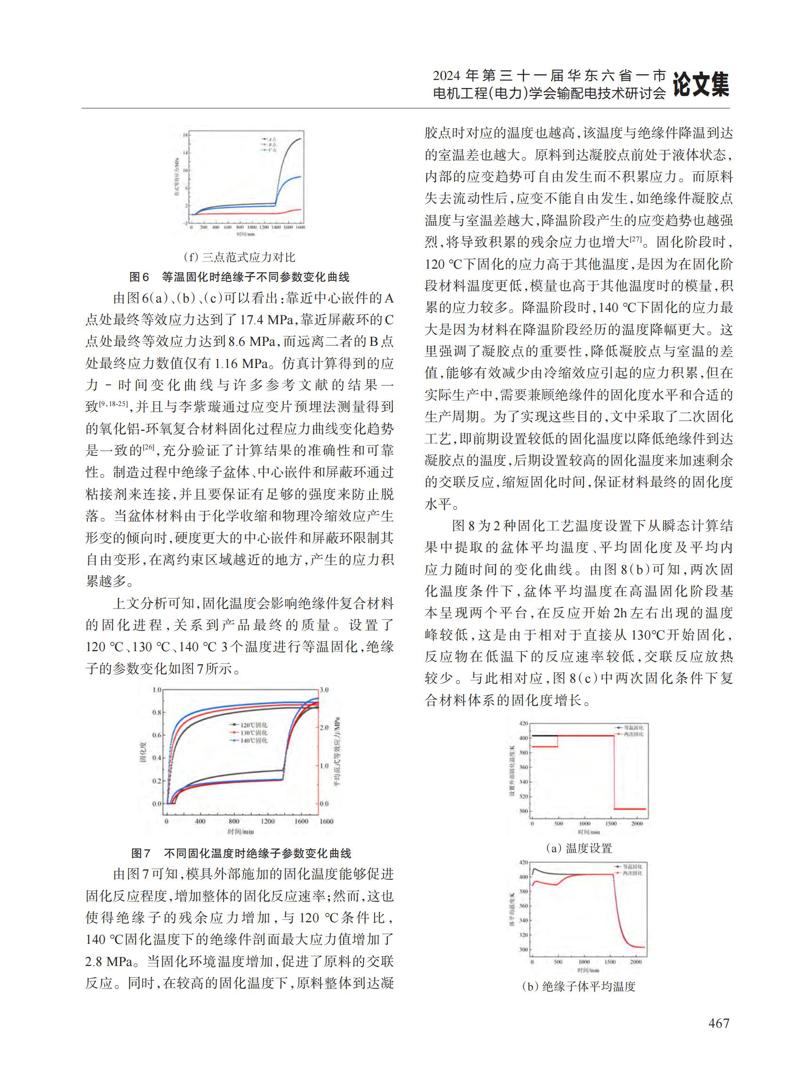

为为减小环氧树脂基复合材料绝缘子在固化过程中产生的残余应力，提升绝缘子力学性能，对绝缘子复杂的固化过程进行了研究。文中以实际的 1100 kV GIS 盆式绝缘子为参照，通过有限元方法建立了温度-固化-应力多物理场耦合模型。仿真模拟了固化成型过程中盆式绝缘子的温度、固化度、应力分布，并分析三者的变化趋势以及相互影响关系。结果表明：在固化前期存在着剧烈的交联反应；降温阶段，中心嵌件附近产生的最大范式应力值为 34.1 MPa，离约束较远的区域附近应力值不超过 5 MPa；盆式绝缘子 3 个典型位置的温度、固化度、应力分布曲线说明绝缘子固化产生的应力主要来源于固化阶段的化学收缩和降温阶段的冷缩效应产生的变形倾向被限制约束；二次固化工艺考虑了凝胶点，不仅在中心嵌件处减少约 2 MPa 的残余应力，还兼顾了绝缘件的固化度水平和合适的生产周期。所得结果可为优化绝缘子的生产工艺提供理论指导。

[1] 刘振亚，张启平 . 国家电网发展模式研究[J]. 中国电机工程学报，2013，33（7）∶2-10． [2] 中华人民共和国国务院 . 国家中长期科学和技术发展规划纲要（2006-2020年）[R]. 北京：国务院，2006． [3] 齐波，高春嘉，邢照亮，等 . 操作冲击电压下 GIS 绝缘子表面电荷的积聚特性[J]. 中国电机工程学报，2017，37（15）∶ 4538-4547． [4] CHUELLERM，GREMAUD R，DOIRON CB，et al.Micro dis- charges in HVDC gas insulated systems[J]. IEEE Transactions on Dielectrics&Electrical Insulation，2015，22（5）∶2879-2888. [5] 吴泽华，龚傲，王浩然，等 .GIL绝缘子用环氧复合材料固化形变的试验研究与仿真模拟[J]. 高电压技术，2021，47（10）∶3590-3599． [6] 马占峰，施毅舟，李西育，等 .252 kV GIS用绝缘隔板的机械强度研究[J]. 高压电器，2015，51（11）∶150-155． [7] 苏耕，伍维健，周峻，等 . 残余应力测试方法在 GIS 盆式绝缘子中的应用前景[J]. 绝缘材料，2017，50（3）∶1-5． [8] 李永飞，姜映烨，郝留成，等 . 1 100 kV GIS盆式绝缘子气泡缺陷下的有限元应力分析[J]. 绝缘材料，2020，53（7）∶57-61． [9] 王晓霞 . 热固性树脂基复合材料的固化变形数值模拟[D]. 济南：山东大学，2012． [10] ÇINAR K，ÖZTÜRK U E，ERSOY N，et al.Modelling man- ufacturing deformations in corner sections made of composite materials[J]. Journal of Composite Materials，2014，48（7）∶ 799-813． [11] 贾丽杰 . 树脂基复合材料结构固化变形的研究进展[J]. 航空制造技术，2011（15）∶102-105． [12] 郭子豪，王浩然，李禾，等 . 特高压盆式绝缘子水压试验中应力应变分布的仿真计算与光纤测量[J]. 高电压技术， 2018，44（3）∶993-1002． [13] 陈允，崔博源，王宁华，等 .1 100 kV盆式绝缘子改善机械强度的研究[J]. 高压电器，2015，51（7）∶52-56． [14] LOOS A C，SPRINGER G S. Curing of epoxy matrix com- posites[J].JournalofCompositeMaterials，1983，17（2）∶135-169． [15] Yan Xiangqiao. Finite element modeling of curing of epoxy matrix composites[J]. Journal of applied polymer science， 2007，103（4）∶2310-2319. [16] 李紫璇，丁克，郝留成，等 . 特高压气体绝缘金属封闭开关设备用 Al2O3/环氧树脂复合材料的非等温固化动力学及蠕变性能[J]. 复合材料学报，2020，37（3）∶562-572． [17] 毕全瑞，郝留成，袁端鹏，等 . 盆式绝缘子用环氧/氧化铝复合体系固化动力学[J]. 高电压技术，2019，45（9）∶2758-2765． [18] LI Dongna，LI Xudong，DAI Jianfeng． Process modelling of curing process-induced internal stress and deformation of composite laminate structure with elastic and viscoelastic models[J]. Applied Composite Materials，2018，25（3）∶527-544． [19] 李冬娜 . 树脂基复合材料固化行为的多尺度仿真研究[D]. 兰州：兰州理工大学，2018． [20] 张纪奎，郦正能，关志东，等 . 热固性树脂基复合材料固化变形影响因素分析[J]. 复合材料学报，2009，26（1）∶179-184． [21] HE Jilin，MA Yunrong，LI Dong，et al.Numerical simulation of curing deformation of thermosetting resin matrix compos- ite curved structure[J]. Applied Mechanics and Materials， 2014，684 ∶145-153． [22] KIM Y K，WHITE S R.Viscoelastic analysis of processing- induced residual stresses in thick composite laminates[J]. Mechanics of Composite Materials and Structures，1997，4（4）∶361-387． [23] 李冬娜，李旭东，戴剑锋 . 复合材料层合板固化过程多物理场耦合数值模拟[J]. 材料科学与工程学报，2019，37（4）∶583-589． [24] 闵荣，元振毅，王永军，等 . 基于黏弹性本构模型的热固性树脂基复合材料固化变形数值仿真模型[J]. 复合材料学报，2017，34（10）∶2254-2262． [25] WANG Xiaoxia，JIA Yuxi，WANG Chengguo. Correlation analysis of heat transfer，cure and mechanical behavior of fi- ber composite laminates[J]. Polymers and Polymer Compos- ites，2012，20（1-2）∶89-94． [26] 李紫璇 .1 100 kV GIS盆式绝缘子用氧化铝/环氧树脂复合材料的制备及应力调控[D]. 西安：西安交通大学，2020． [27] MSALLEM YA，JACQUEMIN F，BOYARD N，et al.Mate- rial characterization and residual stresses simulation during the manufacturing process of epoxy matrix composites[J]. Composites Part A：Applied Science and Manufacturing， 2010，41（1）∶108-115．
