江西省电机工程学会网站

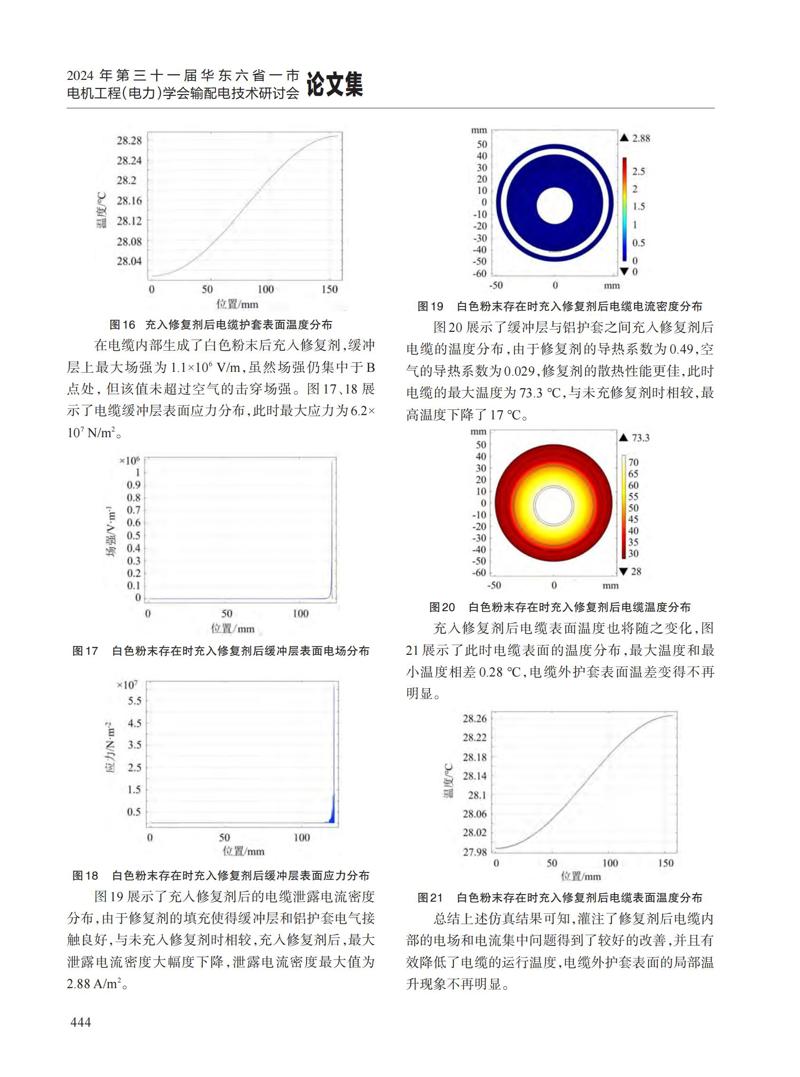

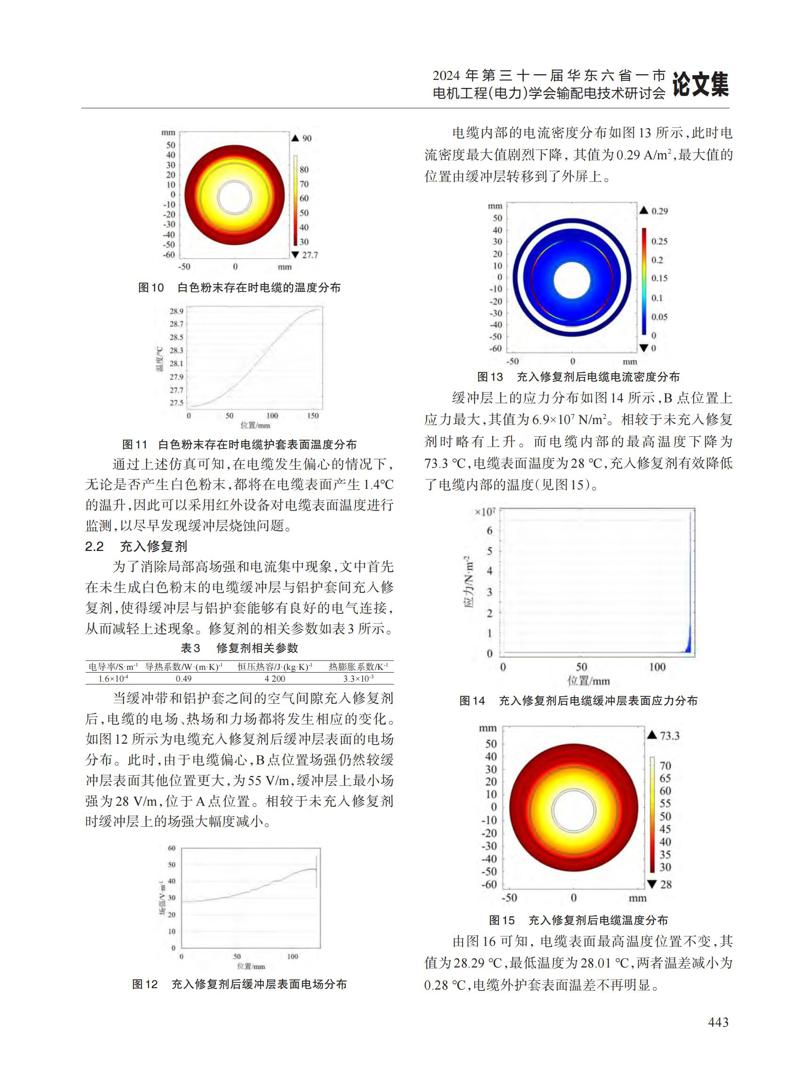

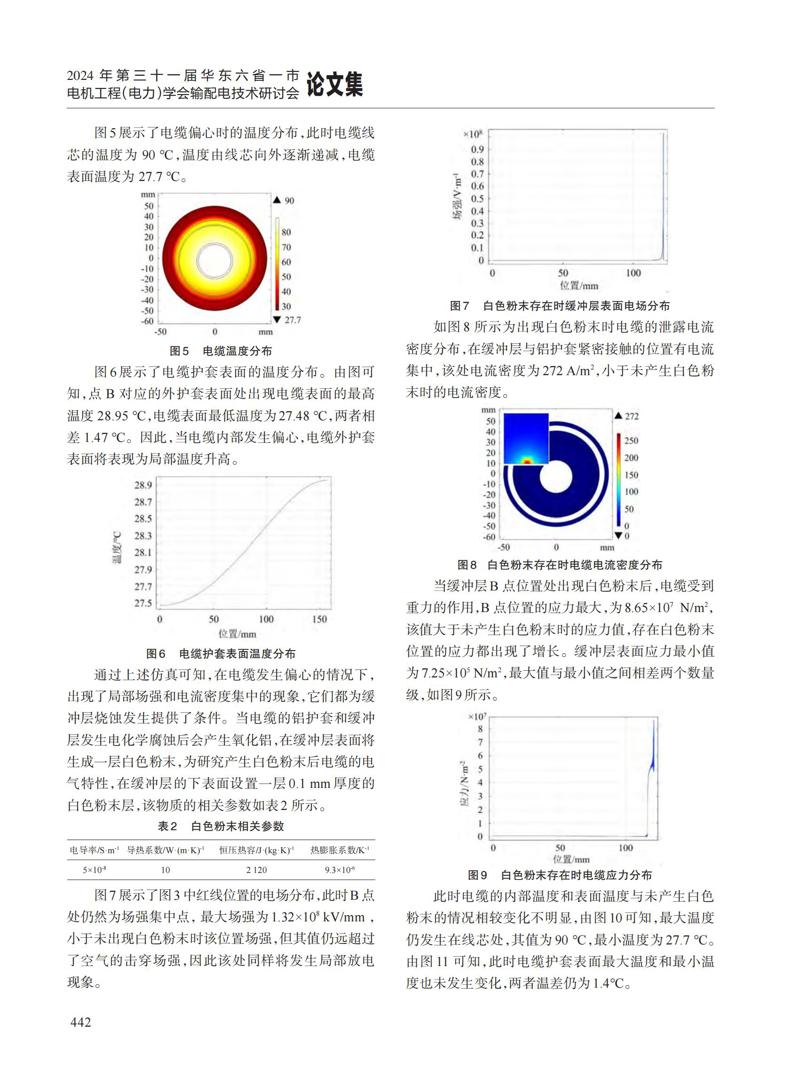

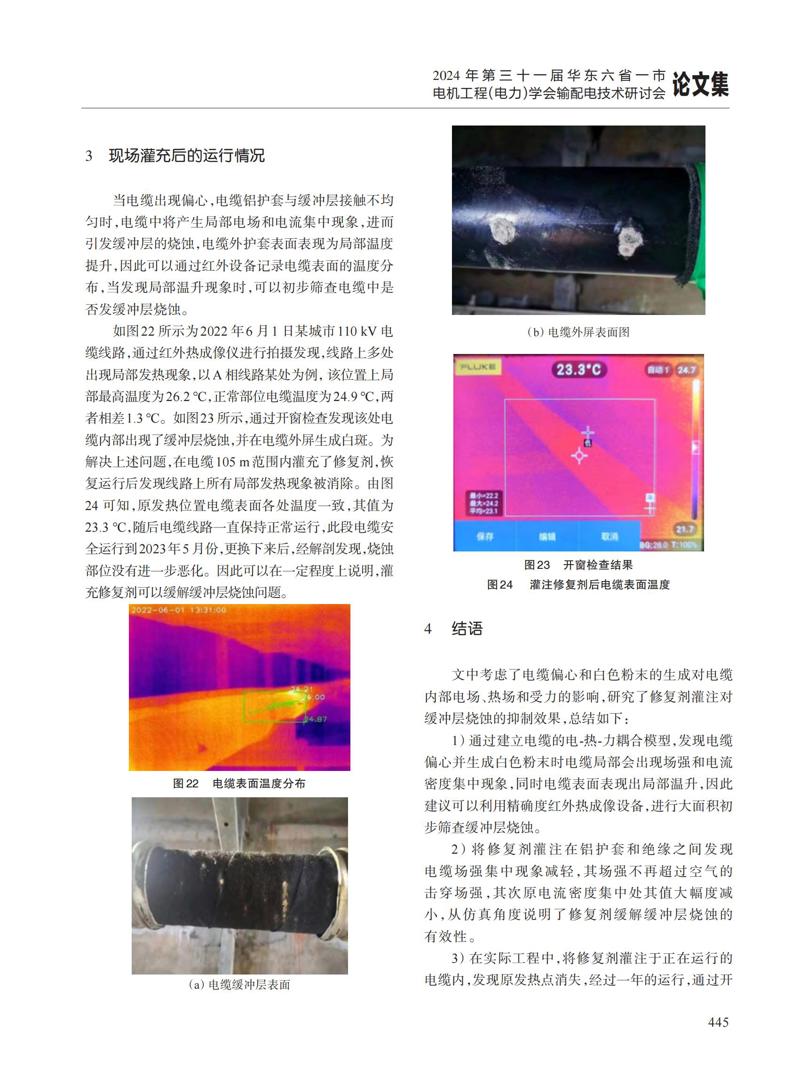

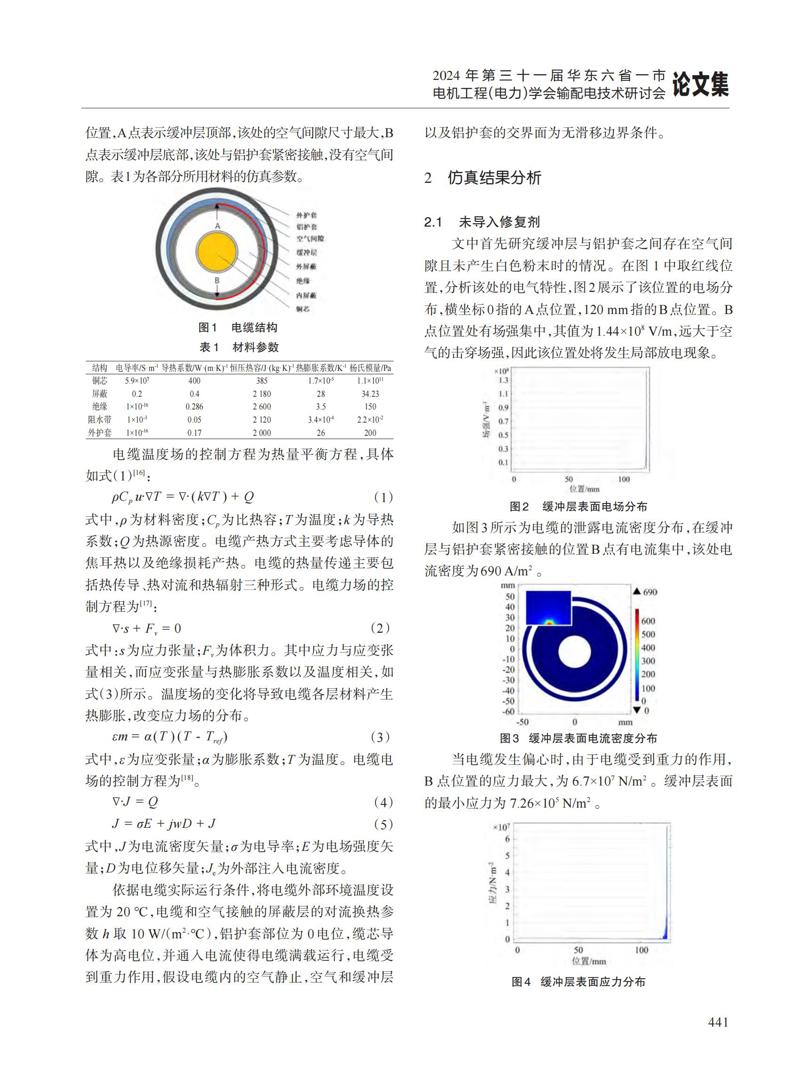

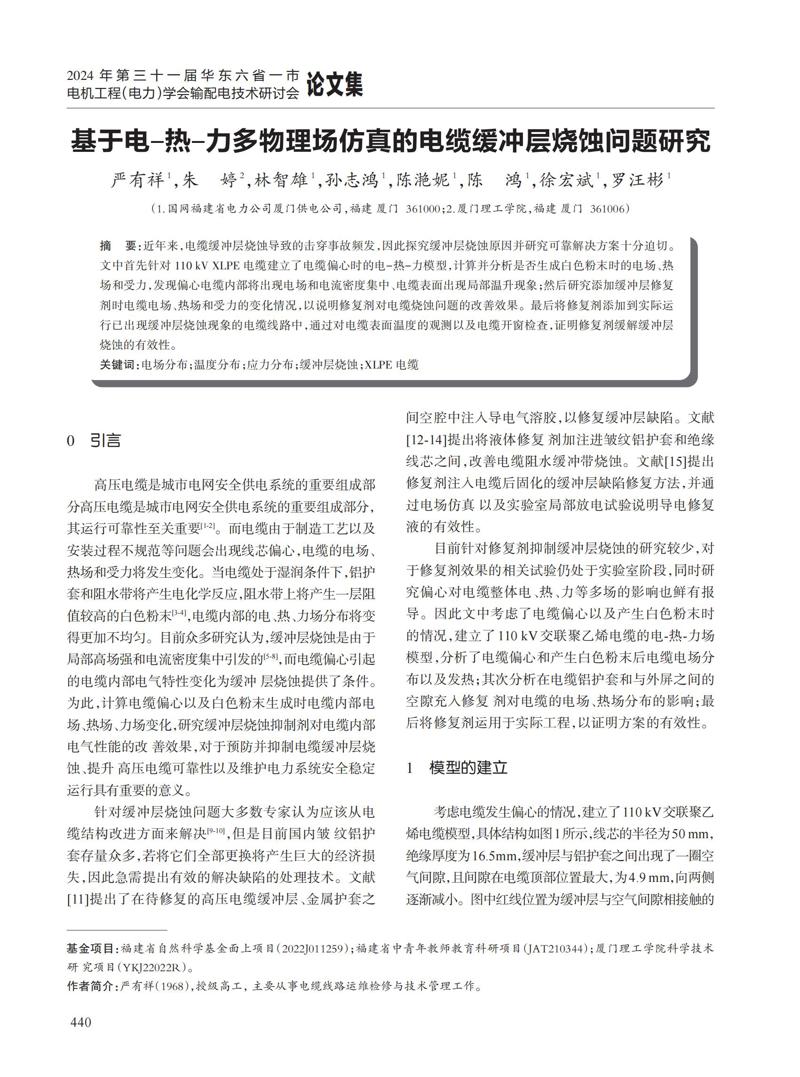

近年来，电缆缓冲层烧蚀导致的击穿事故频发，因此探究缓冲层烧蚀原因并研究可靠解决方案十分迫切。文中首先针对 110 kV XLPE 电缆建立了电缆偏心时的电-热-力模型，计算并分析是否生成白色粉末时的电场、热场和受力，发现偏心电缆内部将出现电场和电流密度集中、电缆表面出现局部温升现象；然后研究添加缓冲层修复剂时电缆电场、热场和受力的变化情况，以说明修复剂对电缆烧蚀问题的改善效果。最后将修复剂添加到实际运行已出现缓冲层烧蚀现象的电缆线路中，通过对电缆表面温度的观测以及电缆开窗检查，证明修复剂缓解缓冲层烧蚀的有效性。

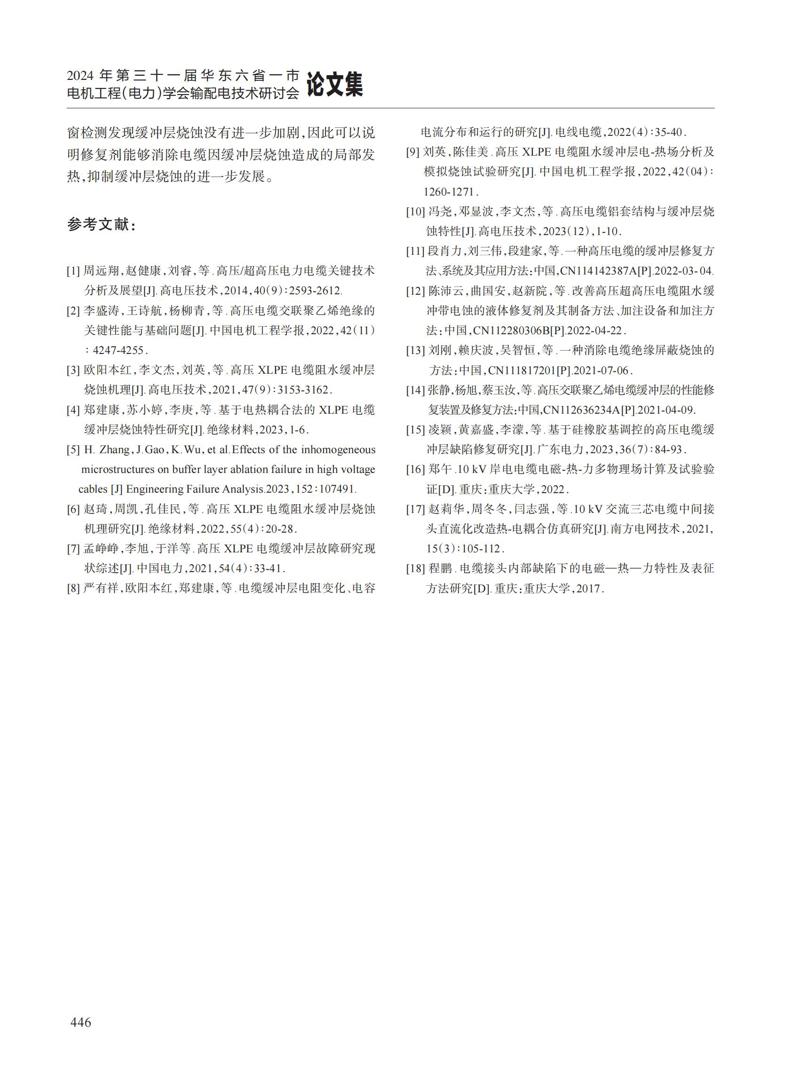

[1] 周远翔，赵健康，刘睿，等 . 高压/超高压电力电缆关键技术分析及展望[J]. 高电压技术，2014，40（9）∶2593-2612. [2] 李盛涛，王诗航，杨柳青，等 . 高压电缆交联聚乙烯绝缘的关键性能与基础问题[J]. 中国电机工程学报，2022，42（11） ∶4247-4255． [3] 欧阳本红，李文杰，刘英，等 . 高压 XLPE 电缆阻水缓冲层烧蚀机理[J]. 高电压技术，2021，47（9）∶3153-3162． [4] 郑建康，苏小婷，李庚，等 . 基于电热耦合法的 XLPE 电缆缓冲层烧蚀特性研究[J]. 绝缘材料，2023，1-6． [5] H. Zhang，J. Gao，K. Wu，et al. Effects of the inhomogeneous microstructures on buffer layer ablation failure in high voltage cables [J] Engineering Failure Analysis.2023，152 ∶107491. [6] 赵琦，周凯，孔佳民，等 . 高压 XLPE 电缆阻水缓冲层烧蚀机理研究[J]. 绝缘材料，2022，55（4）∶20-28． [7] 孟峥峥，李旭，于洋等 . 高压 XLPE 电缆缓冲层故障研究现状综述[J]. 中国电力，2021，54（4）∶33-41． [8] 严有祥，欧阳本红，郑建康，等 . 电缆缓冲层电阻变化、电容电流分布和运行的研究[J]. 电线电缆，2022（4）∶35-40． [9] 刘英，陈佳美 . 高压 XLPE 电缆阻水缓冲层电-热场分析及模拟烧蚀试验研究[J]. 中国电机工程学报，2022，42（04）∶ 1260-1271． [10] 冯尧，邓显波，李文杰，等 . 高压电缆铝套结构与缓冲层烧蚀特性[J]. 高电压技术，2023（12），1-10． [11] 段肖力，刘三伟，段建家，等 . 一种高压电缆的缓冲层修复方法、系统及其应用方法：中国，CN 114142387A [P].2022-03- 04. [12] 陈沛云，曲国安，赵新院，等 . 改善高压超高压电缆阻水缓冲带电蚀的液体修复剂及其制备方法、加注设备和加注方法：中国，CN 112280306B[P].2022-04-22． [13] 刘刚，赖庆波，吴智恒，等 . 一种消除电缆绝缘屏蔽烧蚀的方法：中国，CN 111817201[P].2021-07-06． [14] 张静，杨旭，蔡玉汝，等 . 高压交联聚乙烯电缆缓冲层的性能修复装置及修复方法：中国，CN 112636234A [P].2021-04-09． [15] 凌颖，黄嘉盛，李濛，等 . 基于硅橡胶基调控的高压电缆缓冲层缺陷修复研究[J]. 广东电力，2023，36（7）∶84-93． [16] 郑午 . 10 kV 岸电电缆电磁-热-力多物理场计算及试验验证[D]. 重庆：重庆大学，2022． [17] 赵莉华，周冬冬，闫志强，等 . 10 kV 交流三芯电缆中间接头直流化改造热-电耦合仿真研究[J]. 南方电网技术，2021， 15（3）∶105-112． [18] 程鹏 . 电缆接头内部缺陷下的电磁—热—力特性及表征方法研究[D]. 重庆：重庆大学，2017．

优秀论文集模块列表

会员频道
