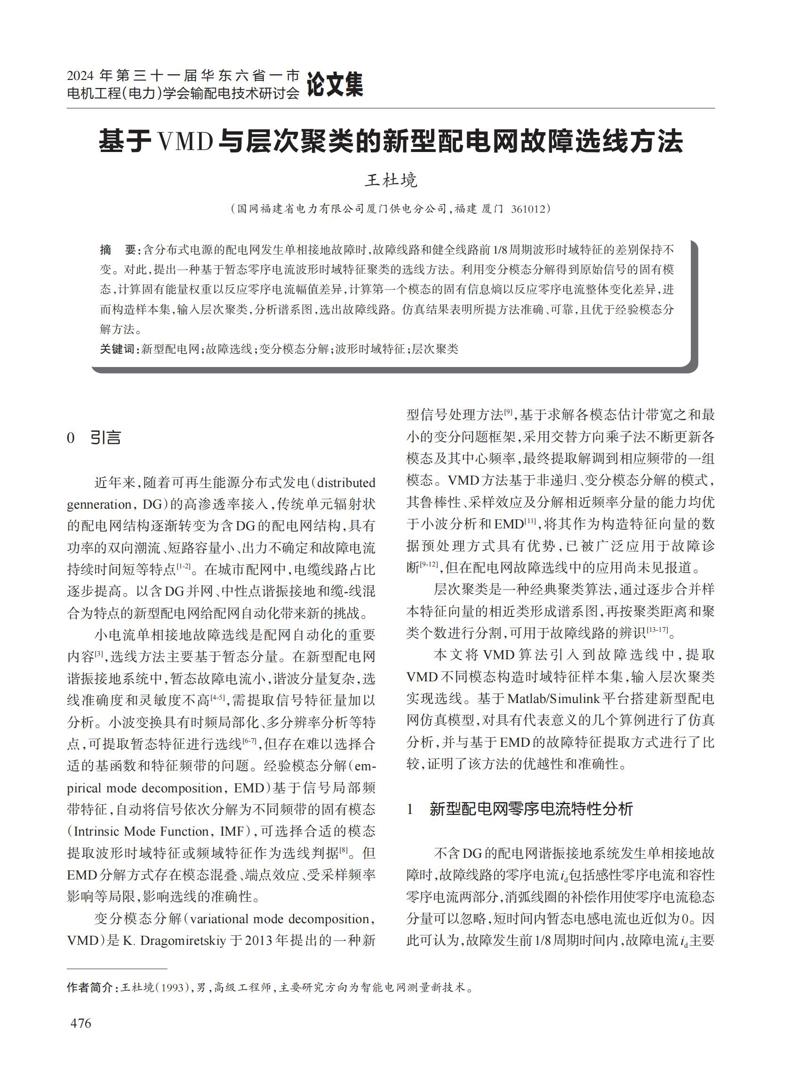

含分布式电源的配电网发生单相接地故障时，故障线路和健全线路前 1/8 周期波形时域特征的差别保持不变。对此，提出一种基于暂态零序电流波形时域特征聚类的选线方法。利用变分模态分解得到原始信号的固有模态，计算固有能量权重以反应零序电流幅值差异，计算第一个模态的固有信息熵以反应零序电流整体变化差异，进而构造样本集，输入层次聚类，分析谱系图，选出故障线路。仿真结果表明所提方法准确、可靠，且优于经验模态分解方法。

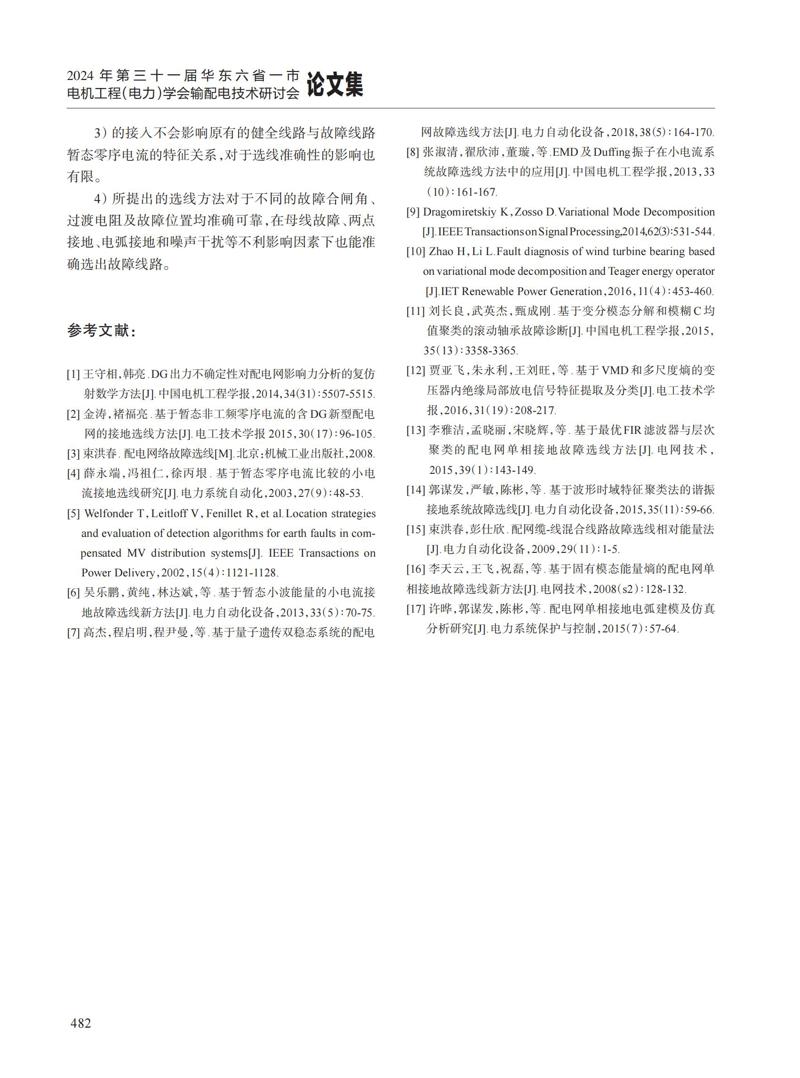

[1] 王守相，韩亮 . DG出力不确定性对配电网影响力分析的复仿射数学方法[J]. 中国电机工程学报，2014，34（31）∶5507-5515. [2] 金涛，褚福亮 . 基于暂态非工频零序电流的含 DG新型配电网的接地选线方法[J]. 电工技术学报 2015，30（17）∶96-105. [3] 束洪春 . 配电网络故障选线[M]. 北京：机械工业出版社，2008. [4] 薛永端，冯祖仁，徐丙垠 . 基于暂态零序电流比较的小电流接地选线研究[J]. 电力系统自动化，2003，27（9）∶48-53. [5] Welfonder T，Leitloff V，Fenillet R，et al. Location strategies and evaluation of detection algorithms for earth faults in com- pensated MV distribution systems[J]. IEEE Transactions on Power Delivery，2002，15（4）∶1121-1128. [6] 吴乐鹏，黄纯，林达斌，等 . 基于暂态小波能量的小电流接地故障选线新方法[J]. 电力自动化设备，2013，33（5）∶70-75. [7] 高杰，程启明，程尹曼，等 . 基于量子遗传双稳态系统的配电网故障选线方法[J]. 电力自动化设备，2018，38（5）∶164-170. [8] 张淑清，翟欣沛，董璇，等 .EMD及 Duffing振子在小电流系统故障选线方法中的应用[J]. 中国电机工程学报，2013，33（10）∶161-167. [9] Dragomiretskiy K，Zosso D.Variational Mode Decomposition [J].IEEETransactions on SignalProcessing，2014，62（3）∶531-544. [10] Zhao H，Li L.Fault diagnosis of wind turbine bearing based on variational mode decomposition and Teager energy operator [J].IET Renewable Power Generation，2016，11（4）∶453-460. [11] 刘长良，武英杰，甄成刚 . 基于变分模态分解和模糊 C 均值聚类的滚动轴承故障诊断[J]. 中国电机工程学报，2015， 35（13）∶3358-3365. [12] 贾亚飞，朱永利，王刘旺，等 . 基于 VMD 和多尺度熵的变压器内绝缘局部放电信号特征提取及分类[J]. 电工技术学报，2016，31（19）∶208-217. [13] 李雅洁，孟晓丽，宋晓辉，等 . 基于最优 FIR滤波器与层次聚类的配电网单相接地故障选线方法 [J]. 电网技术， 2015，39（1）∶143-149. [14] 郭谋发，严敏，陈彬，等 . 基于波形时域特征聚类法的谐振接地系统故障选线[J]. 电力自动化设备，2015，35（11）∶59-66. [15] 束洪春，彭仕欣 . 配网缆-线混合线路故障选线相对能量法 [J]. 电力自动化设备，2009，29（11）∶1-5. [16] 李天云，王飞，祝磊，等 . 基于固有模态能量熵的配电网单相接地故障选线新方法[J]. 电网技术，2008（s2）∶128-132. [17] 许晔，郭谋发，陈彬，等 . 配电网单相接地电弧建模及仿真分析研究[J]. 电力系统保护与控制，2015（7）∶57-64.
