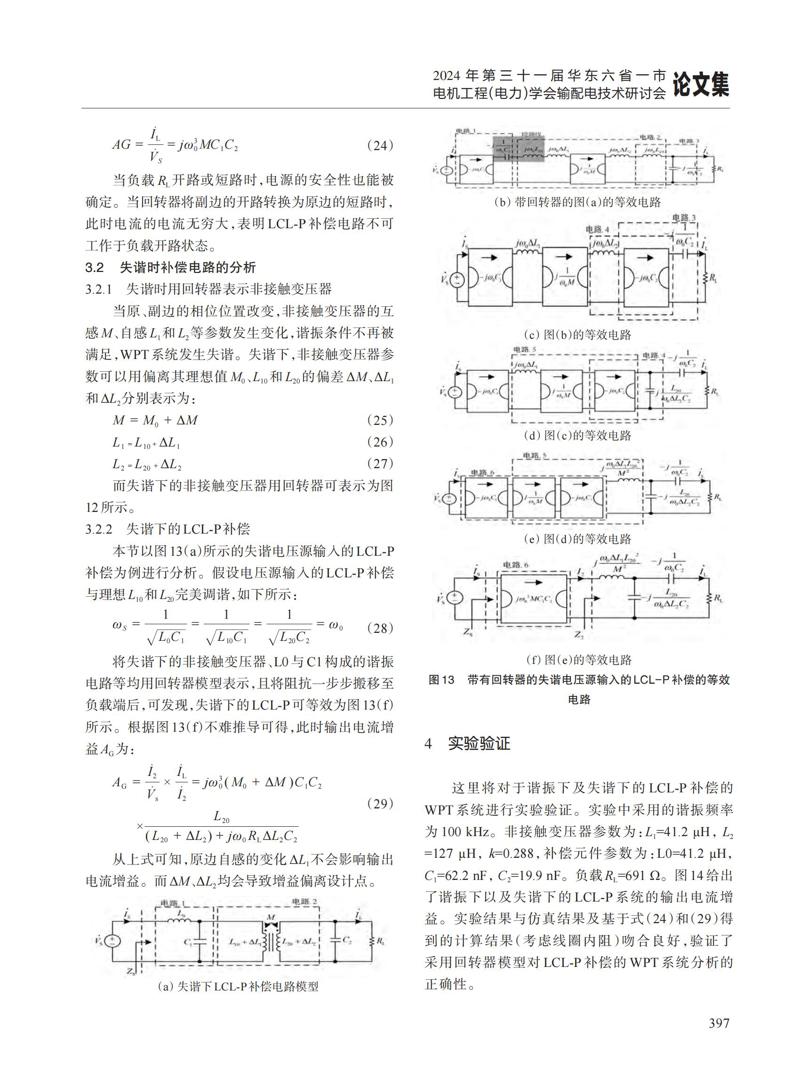

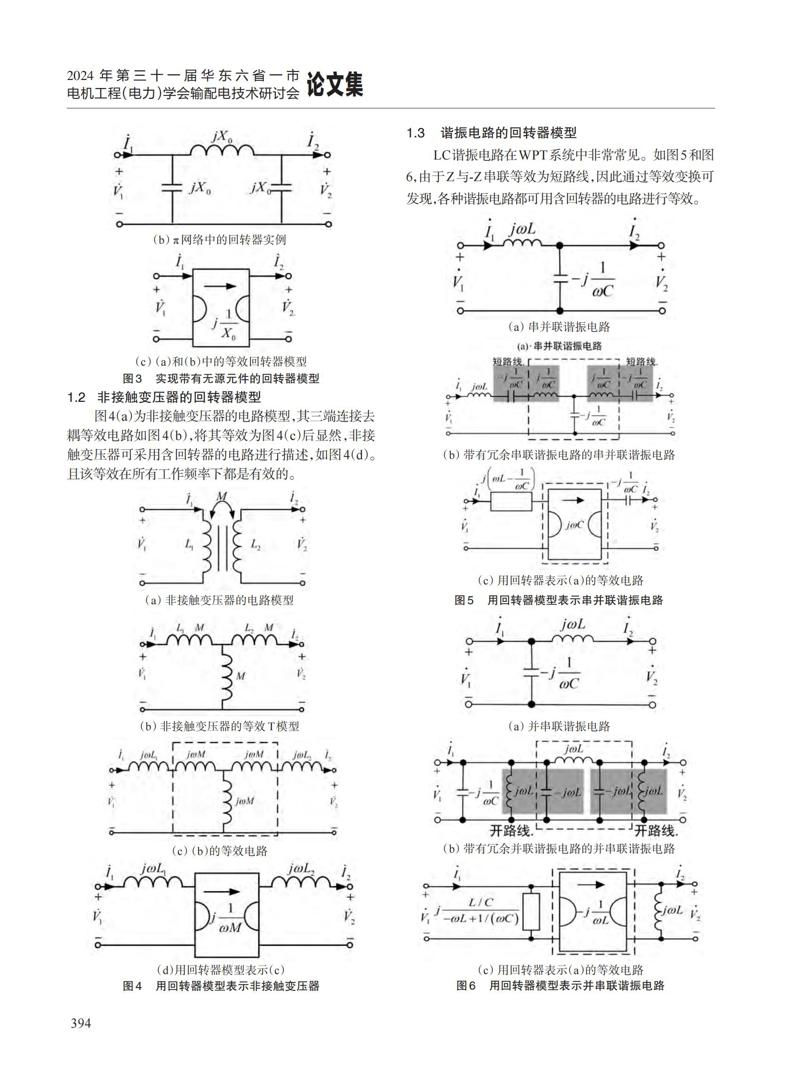

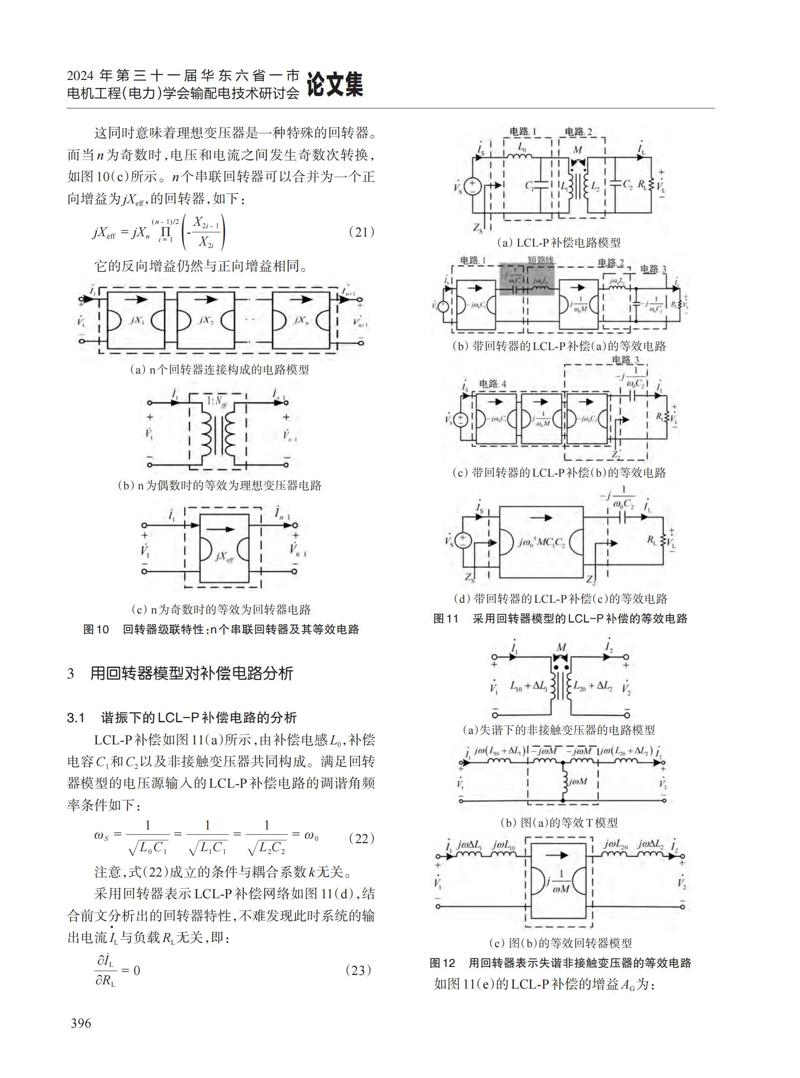

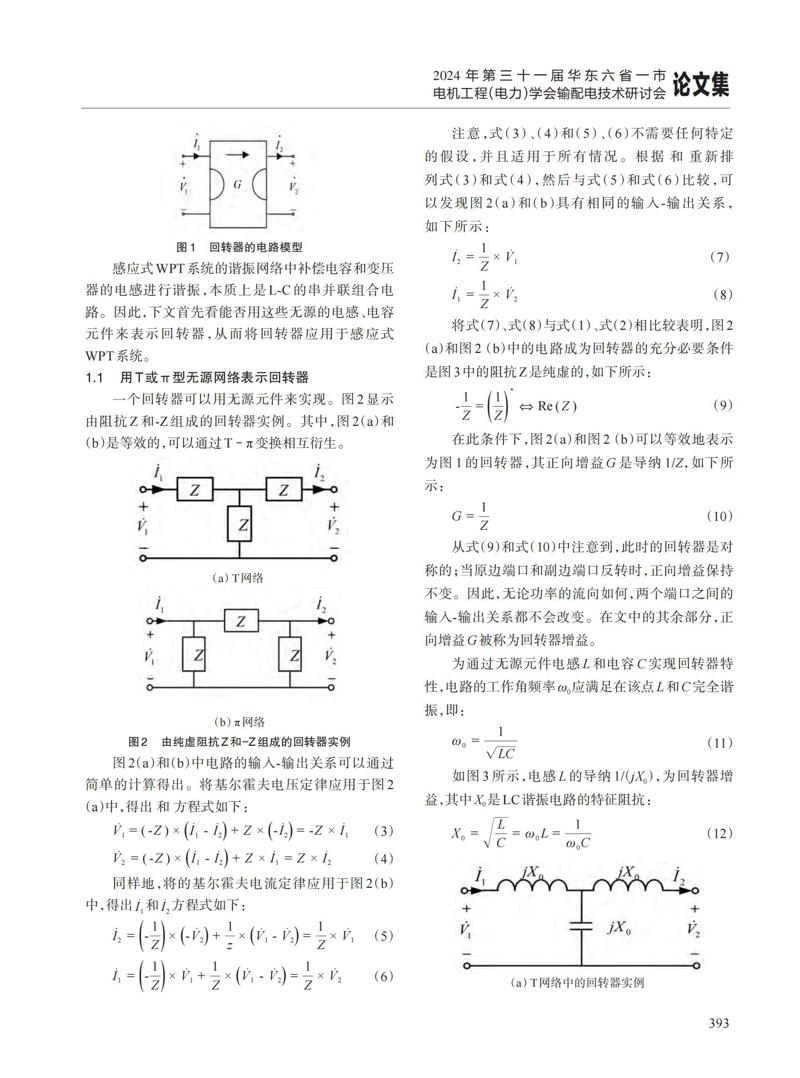

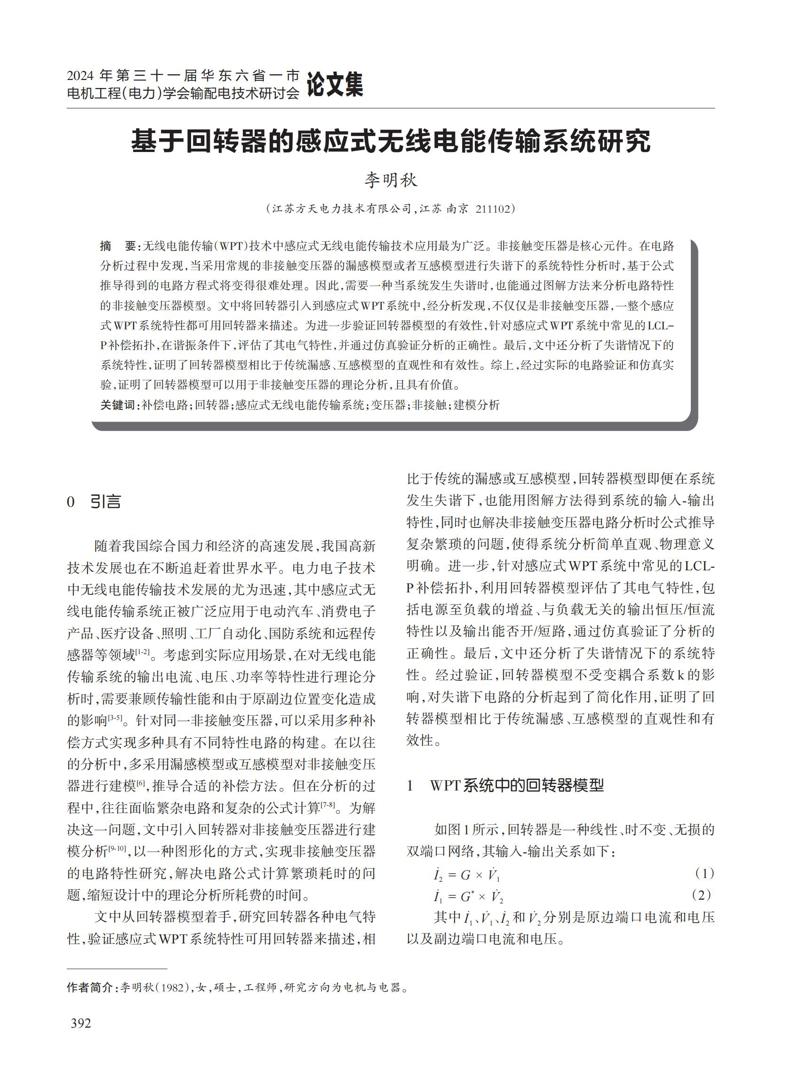

无线电能传输（WPT）技术中感应式无线电能传输技术应用最为广泛。非接触变压器是核心元件。在电路分析过程中发现，当采用常规的非接触变压器的漏感模型或者互感模型进行失谐下的系统特性分析时，基于公式推导得到的电路方程式将变得很难处理。因此，需要一种当系统发生失谐时，也能通过图解方法来分析电路特性的非接触变压器模型。文中将回转器引入到感应式 WPT 系统中，经分析发现，不仅仅是非接触变压器，一整个感应式 WPT 系统特性都可用回转器来描述。为进一步验证回转器模型的有效性，针对感应式 WPT 系统中常见的LCL- P 补偿拓扑，在谐振条件下，评估了其电气特性，并通过仿真验证分析的正确性。最后，文中还分析了失谐情况下的系统特性，证明了回转器模型相比于传统漏感、互感模型的直观性和有效性。综上，经过实际的电路验证和仿真实验，证明了回转器模型可以用于非接触变压器的理论分析，且具有价值。

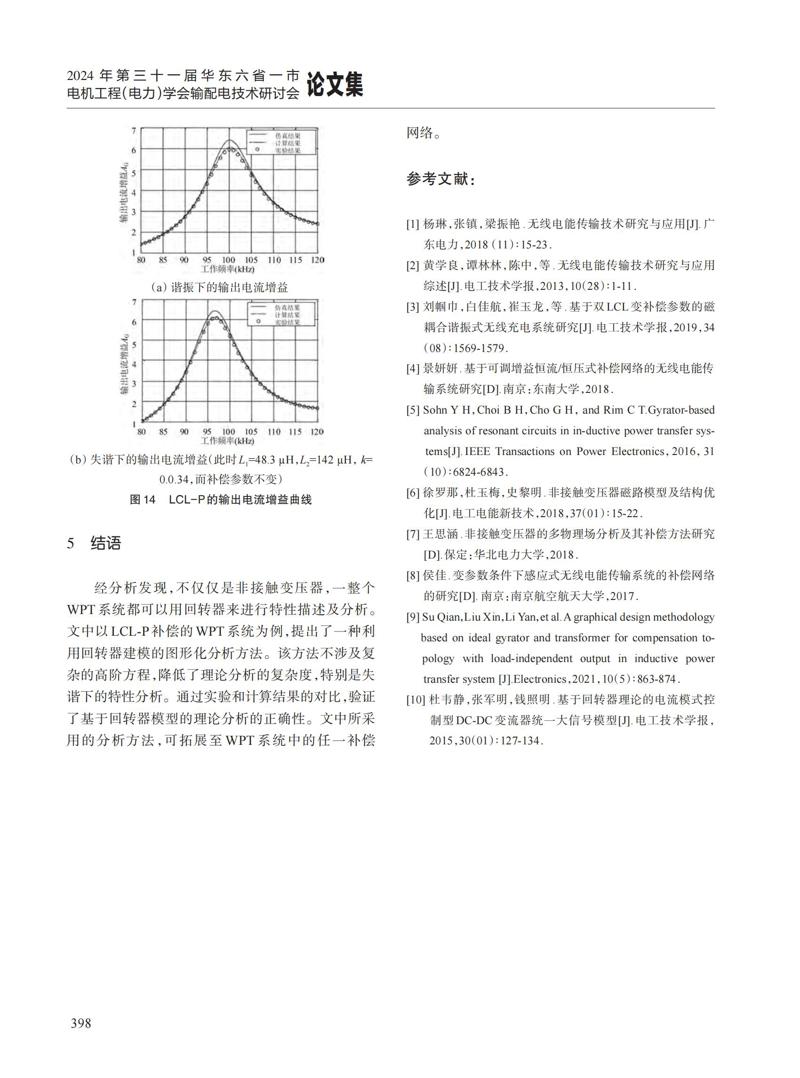

[1] 杨琳，张镇，梁振艳 . 无线电能传输技术研究与应用[J]. 广东电力，2018（11）∶15-23． [2] 黄学良，谭林林，陈中，等 . 无线电能传输技术研究与应用综述[J]. 电工技术学报，2013，10（28）∶1-11． [3] 刘帼巾，白佳航，崔玉龙，等 . 基于双 LCL变补偿参数的磁耦合谐振式无线充电系统研究[J]. 电工技术学报，2019，34（08）∶1569-1579． [4] 景妍妍 . 基于可调增益恒流/恒压式补偿网络的无线电能传输系统研究[D]. 南京：东南大学，2018． [5] Sohn Y H，Choi B H，Cho G H，and Rim C T.Gyrator-based analysis of resonant circuits in in-ductive power transfer sys- tems[J]. IEEE Transactions on Power Electronics，2016，31（10）∶6824-6843． [6] 徐罗那，杜玉梅，史黎明 . 非接触变压器磁路模型及结构优化[J]. 电工电能新技术，2018，37（01）∶15-22． [7] 王思涵 . 非接触变压器的多物理场分析及其补偿方法研究 [D]. 保定：华北电力大学，2018． [8] 侯佳 . 变参数条件下感应式无线电能传输系统的补偿网络的研究[D]. 南京：南京航空航天大学，2017． [9] Su Qian，Liu Xin，Li Yan，et al.A graphical design methodology based on ideal gyrator and transformer for compensation to- pology with load-independent output in inductive power transfer system [J].Electronics，2021，10（5）∶863-874． [10] 杜韦静，张军明，钱照明 . 基于回转器理论的电流模式控制型 DC-DC 变流器统一大信号模型[J]. 电工技术学报， 2015，30（01）∶127-134．
