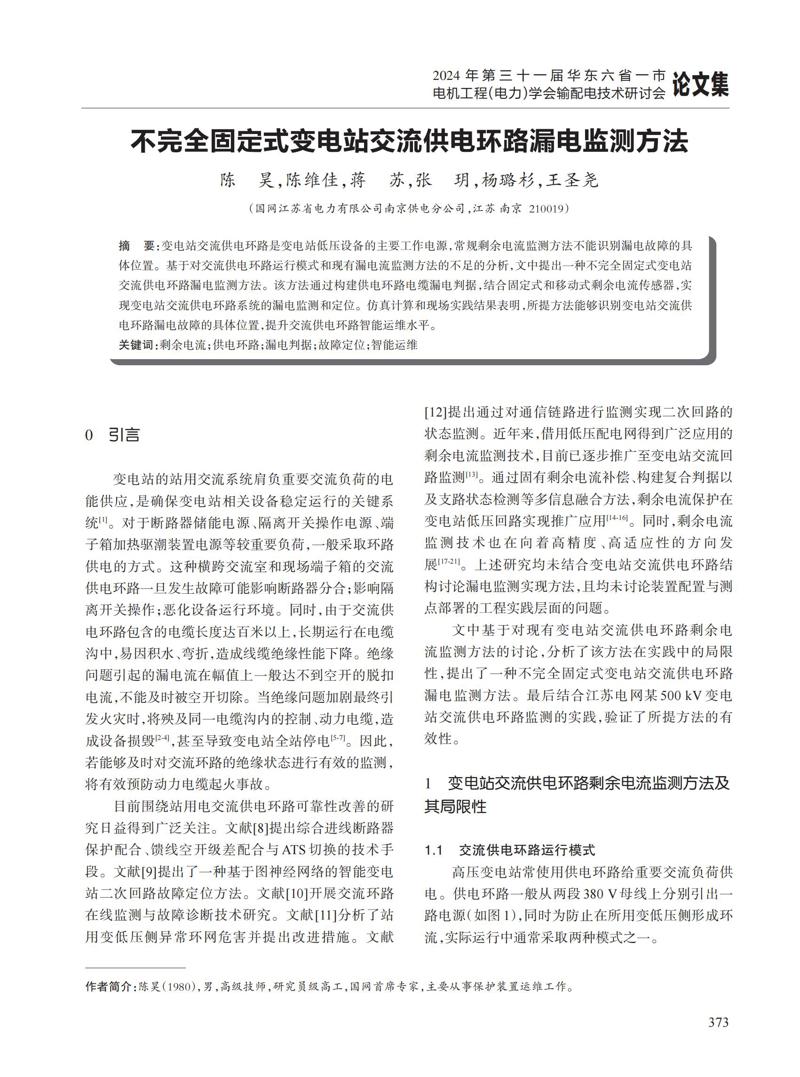

变电站交流供电环路是变电站低压设备的主要工作电源，常规剩余电流监测方法不能识别漏电故障的具 体位置 。基于对交流供电环路运行模式和现有漏电流监测方法的不足的分析，文中提出一种不完全固定式变电站 交流供电环路漏电监测方法 。该方法通过构建供电环路电缆漏电判据，结合固定式和移动式剩余电流传感器，实 现变电站交流供电环路系统的漏电监测和定位 。仿真计算和现场实践结果表明，所提方法能够识别变电站交流供 电环路漏电故障的具体位置，提升交流供电环路智能运维水平。

[1] 郁景礼，郭修杰，张峰 . 500 kV变电站站用交流电源系统运 行与改造分析[J]. 电工技术，2021（4）∶97-99. [2] 张映桢，李龙才，牟小松 . 拉萨±400 kV 换流站站用电系统 安全评估分析[J]. 高压电器，2015，51（05）∶175-179. [3] 汪倩，陈思磊，刘家欣，等 . 低压直流系统剩余电流检测技 术研究综述[J]. 高压电器，2023，59（06）∶1-12. [4] 段玉兵，姚金霞，马国庆，等 . 基于顶棚温度分布的变电站高压 电缆沟道着火点辨识[J]. 高压电器，2023，59（03）∶171-178. [5] 万仲海 . 在严重故障下保证站用交流电源可靠供电的处理 方法[J]. 电工技术，2020（4）∶141-142+152. [6] 孟庆凯，潘雄，潘晓柏，等 . 一种有效发现站用电及消防系统缺 陷隐患的设备运维策略[J]. 电工技术，2020（22）∶105-107. [7] 朱锦，王和亮 . 青白江变电站电缆着火事故分析[J]. 高电压 技术，2001，27（Z 1）∶37-39. [8] 黄秀娟，潘成程，沙俊民，等 . 基于多维分析的 500 kV变电 站站用电交流系统可靠性提升可行性措施研究[J]. 电工技 术，2023（4）∶206-210. [9] 张宸滔，郑永康，卢继平，等 . 基于图神经网络的智能变电 站二次回路故障定位研究[J]. 电力系统保护与控制，2022， 50（11）∶81-90. [10] 丁晶，丁振华，王磊，等 . 特高压站用交流电源在线监测系 统分析与研究[J]. 电工技术，2023（6）∶68-71. [11] 钟叶斌，王世祥，乔中伟 . 站用变低压侧异常环网导致 2 台站用变跳闸的事故原因分析及对策研究[J]. 电工技术， [12] 笃峻，叶翔，葛立青，等 . 智能变电站继电保护在线运维系 统关键技术的研究及实现[J]. 电力自动化设备，2016，36（07）∶163-168+175. [13] 刘炬，廖玄，罗皓文，等 . 变电站站用交流电源典型配置及剩 余电流保护问题研究[J].东北电力技术，2022，43（7）∶16-19+25. [14] 陈昊，沙浩源，钱其隆，等 . 低通道依赖的变电站动力电缆漏 电流监测方法[J]. 电力自动化设备，2023，43（1）∶218-224. [15] 陈昊，刘怀宇，姚凯，等 . 采用自补偿复合电流判据的变电 站长段动力电缆漏电监测方法[J]. 电力系统保护与控制， 2022，50（12）∶172-179. [16] 陈昊，崔运光，马兆兴，等 . 变电站站用电系统混合型负荷支 路的漏电监测方法[J]. 消防科学与技术，2022，41（6）∶739-743. [17] 陈永亮，孙吉升 . 带直流分量检测的剩余电流保护装置研 究[J]. 电器与能效管理技术，2018（14）∶37-41. [18] 蔡志远，庞佳，陈廷辉 . 基于剩余电流和漏电阻抗的漏电保 护方法的研究[J]. 电力系统保护与控制，2011，39（12）∶61-64. [19] 周超群，陈先凯，盖午阳，等 . 基于双端剩余电流突变量的 漏电保护方法[J]. 全球能源互联网，2022，5（3）∶221-229. [20] 张祥珂，王雅静，窦震海，等 . 基于自适应 VMD和优化 DF- NN的剩余电流识别[J]. 电测与仪表，2023，7（50）∶1-13. [21] 张福良，蔡志远 . 鉴幅鉴相式剩余电流保护方法的研究[J]. 低压电器，2014（8）∶17-19. [22] 梁栋，王玮，孙中玉，等 . TN-C-S系统双突变量电流分离漏电 保护方法[J]. 电力系统保护与控制，2022，50（15）∶168-177. [23] 黄国政，赵瑞锋，梁国斌，等 . 基于电流突变比和支持向量 机的 TN-C-S 系统漏电故障二级判别方法[J]. 供用电 ， 2023，40（02）∶17-23. [24] 沙浩源，郭涛，赵学华，等 . 基于空间矢量复合判断指标的 变电站动力电缆漏电检测算法[J]. 电力系统保护与控制， 2023，51（11）∶168-176. [25] 冯俊宗，何光层，代航，等 . 基于数据融合技术的无人值守 变电站火灾探测算法研究[J]. 消防科学与技术，2022，41（9）∶1281-1286.
