文中针对选相重合闸中的关键难点：过零点检测，提出一种软硬件相结合的高精度过零点检测技术。文中

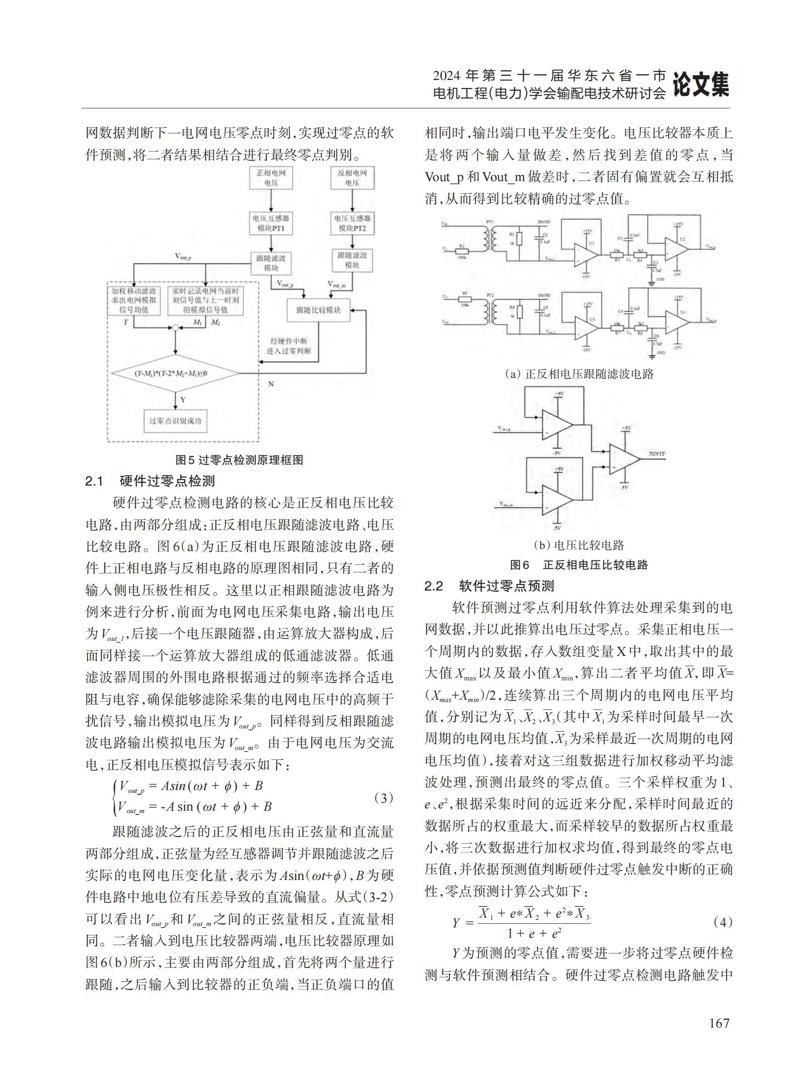

中的高精度过零点检测技术由两部分组成：硬件过零点检测采用正反相电压比较电路，当电网电压过零时，产生变化电平信号触发 DSP 的外部中断，实现过零点的硬件检测；软件过零点检测根据采集的电网数据，利用加权移动平均滤波算法，计算出下一电网电压零点时刻，实现过零点的软件预测。在硬件过零触发的中断函数中结合软件预测的零点进行最终零点判别，最终根据选相角度确定延时时间。所述方法中正反相电网信号比较可以消除硬件过零检测电路在处理电网模拟信号时的固有偏置，配合软件预测可以避免干扰信号引起的过零误动作，提高过零判断的准确性。

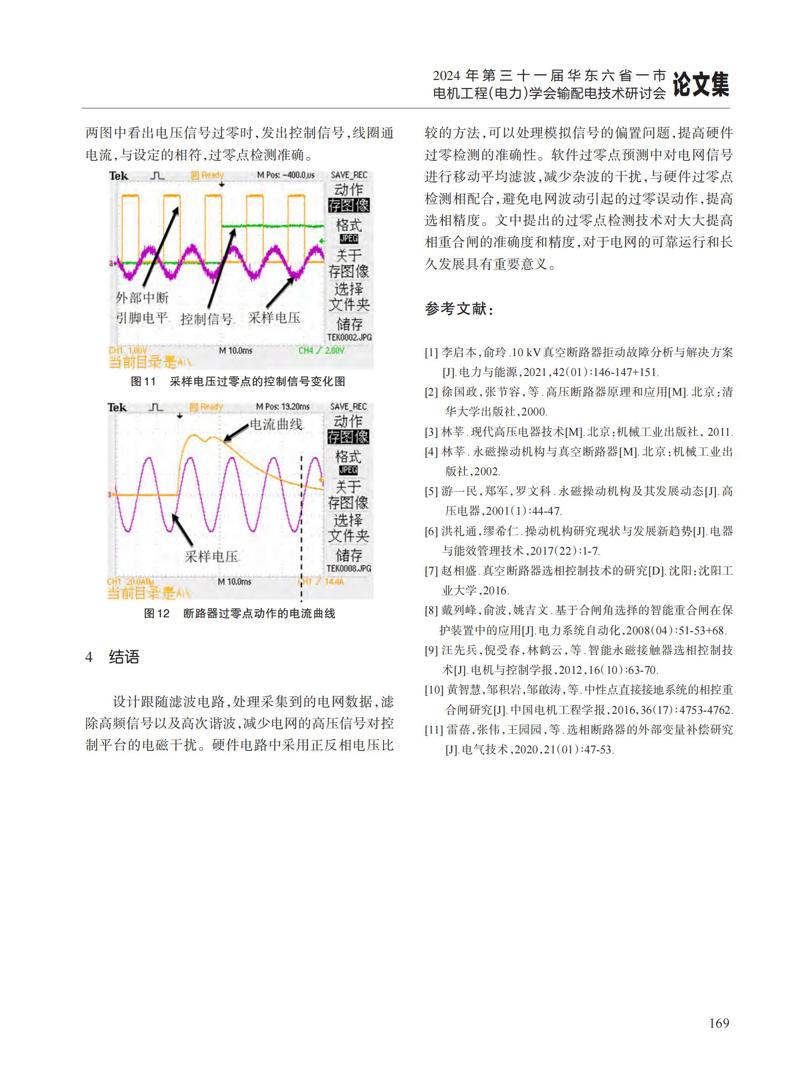

[1] 李启本，俞玲 . 10 kV真空断路器拒动故障分析与解决方案 [J]. 电力与能源，2021，42（01）∶146-147+151. [2] 徐国政，张节容，等 . 高压断路器原理和应用[M]. 北京：清华大学出版社，2000. [3] 林莘 . 现代高压电器技术[M]. 北京：机械工业出版社，2011. [4] 林莘 . 永磁操动机构与真空断路器[M]. 北京：机械工业出版社，2002. [5] 游一民，郑军，罗文科 . 永磁操动机构及其发展动态[J]. 高压电器，2001（1）∶44-47. [6] 洪礼通，缪希仁 . 操动机构研究现状与发展新趋势[J]. 电器与能效管理技术，2017（22）∶1-7. [7] 赵相盛 . 真空断路器选相控制技术的研究[D]. 沈阳：沈阳工业大学，2016. [8] 戴列峰，俞波，姚吉文 . 基于合闸角选择的智能重合闸在保护装置中的应用[J]. 电力系统自动化，2008（04）∶51-53+68. [9] 汪先兵，倪受春，林鹤云，等 . 智能永磁接触器选相控制技术[J]. 电机与控制学报，2012，16（10）∶63-70. [10] 黄智慧，邹积岩，邹啟涛，等 . 中性点直接接地系统的相控重合闸研究[J]. 中国电机工程学报，2016，36（17）∶4753-4762. [11] 雷蓓，张伟，王园园，等 . 选相断路器的外部变量补偿研究 [J]. 电气技术，2020，21（01）∶47-53.
