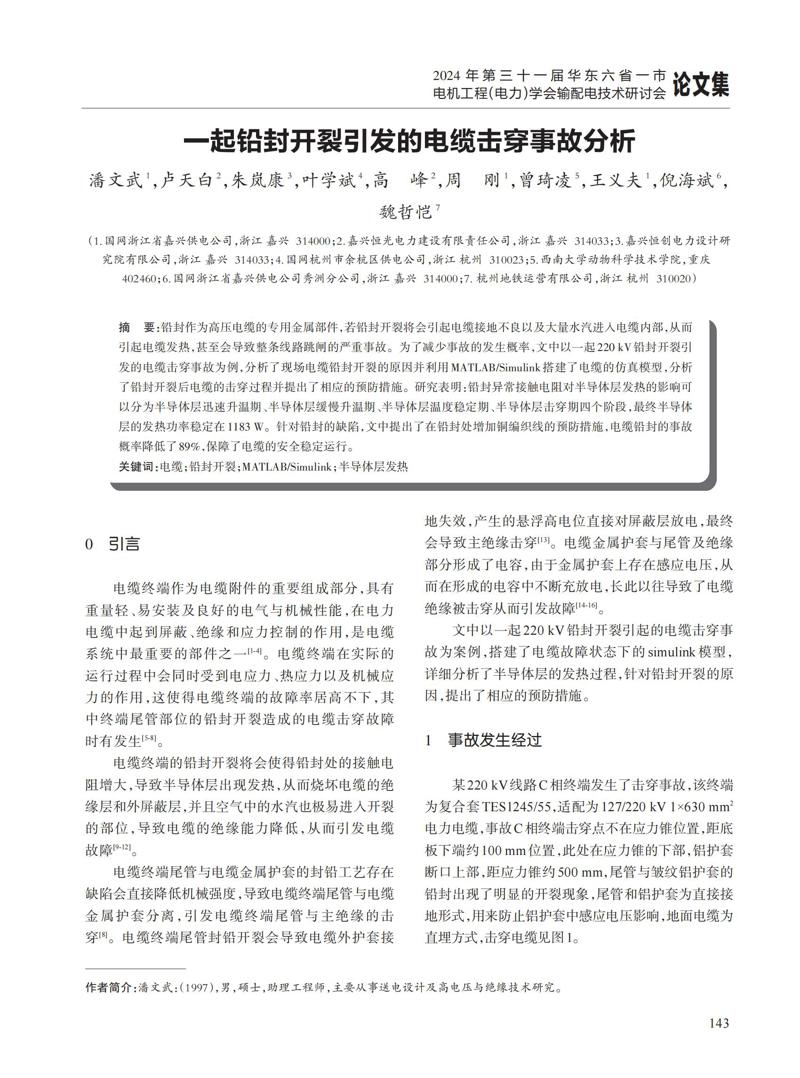

铅封作为高压电缆的专用金属部件，若铅封开裂将会引起电缆接地不良以及大量水汽进入电缆内部，从而引起电缆发热，甚至会导致整条线路跳闸的严重事故。为了减少事故的发生概率，文中以一起220 kV铅封开裂引发的电缆击穿事故为例，分析了现场电缆铅封开裂的原因并利用MATLAB/Simulink搭建了电缆的仿真模型，分析了铅封开裂后电缆的击穿过程并提出了相应的预防措施。研究表明：铅封异常接触电阻对半导体层发热的影响可以分为半导体层迅速升温期、半导体层缓慢升温期、半导体层温度稳定期、半导体层击穿期四个阶段，最终半导体层的发热功率稳定在1183 W。针对铅封的缺陷，文中提岀了在铅封处增加铜编织线的预防措施，电缆铅封的事故概率降低了 89%，保障了电缆的安全稳定运行。

[1] 赵小卫，杨辉，刘海珍，等 . 电缆终端缺陷检测研究综述[J]．电气应用，2022，41（10）∶38-44． [2] 连鸿松，杨静雨，李长云 . 基于 MIC与 IAOA-DBN的充油电缆终端故障诊断方法[J/OL].高电压技术，[2024-2-22]. [3] 李国倡，郭孔英，张家豪，等 . 电缆附件用硅橡胶力-热老化特性及电-热-力多物理场耦合仿真研究[J]. 物理学报， 2024，73（07）∶23 ∶34. [5] 姚舜禹 . 110 kV 干式柔性户外电缆终端常见问题分析[J]. 电力安全技术 .2024，26（01）∶48-51. [6] 刘黎，周路遥，李晋贤，等 . 铝护套与缓冲层间气隙对高压电缆的电-热耦合影响[J]. 浙江电力，2021，40（11）∶54-59. [7] 周宏，梅珊珊，徐伟，等 . 电缆户外立式终端封铅作业工艺质量管控技术研究[J]. 电工技术，2022（10）∶152-156. [8] 周路遥，曹俊平，王少华，等 . 基于多状态量特征及变化规律的高压电缆状态综合评估[J]. 高电压技术，2019，45（12） ∶3954-3963. [9] 曹俊平，王少华，任广振，等 . 高压电缆附件铅封涡流探伤方法试验验证及应用[J]. 高电压技术，2018，44（11）∶3720-3726. [10] 杨金海，刘雪锋，余磊 . 高压电缆铅封裂纹缺陷检测方法研究[J]. 大众用电，2021，36（08）∶41-42. [11] 谭杨宝 . 110 kV电缆终端故障分析及防范措施[J]. 中国高新科技，2018（15）∶105-107. [12] 曹伟玲，操晨润，朱能飞，等 . 高压电力电缆运行典型故障分析[J]. 农村电气化，2022（01）∶89-90. [13] 叶冠豪，潘伟，王浩 . 高压电力电缆接头劣化分析[J]. 电力安全技术，2021，23（05）∶16-19. [14] 吴明祥，毛琳明 . 一起 220 kV电缆终端击穿故障原因分析 [J]. 浙江电力，2012，31（09）∶10-12+20. [15] 魏力强，韩卫星，李雪松，等 .220 kV电缆终端故障分析及防范措施[J]. 河北电力技术，2019，38（04）∶36-37. [16] 谢强，何轶聪，庄严 . 110 kV 电缆终端连续故障原因及防范分析[J]. 电线电缆，2019（06）∶31-33.
