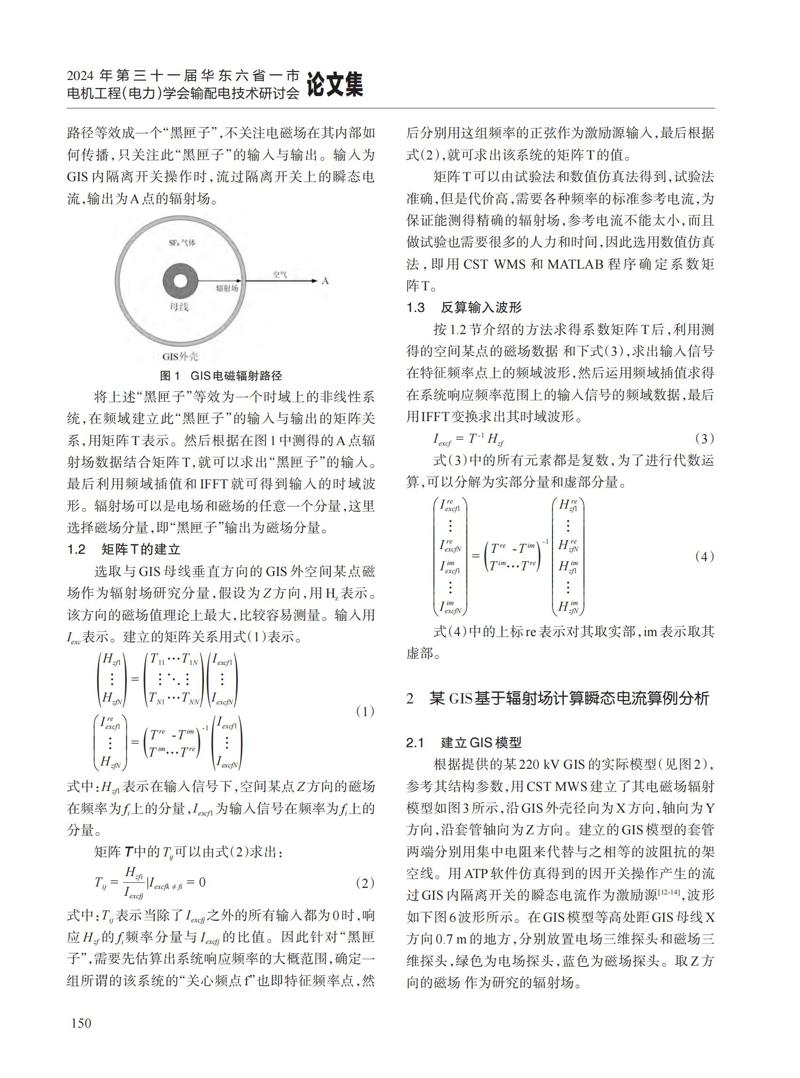

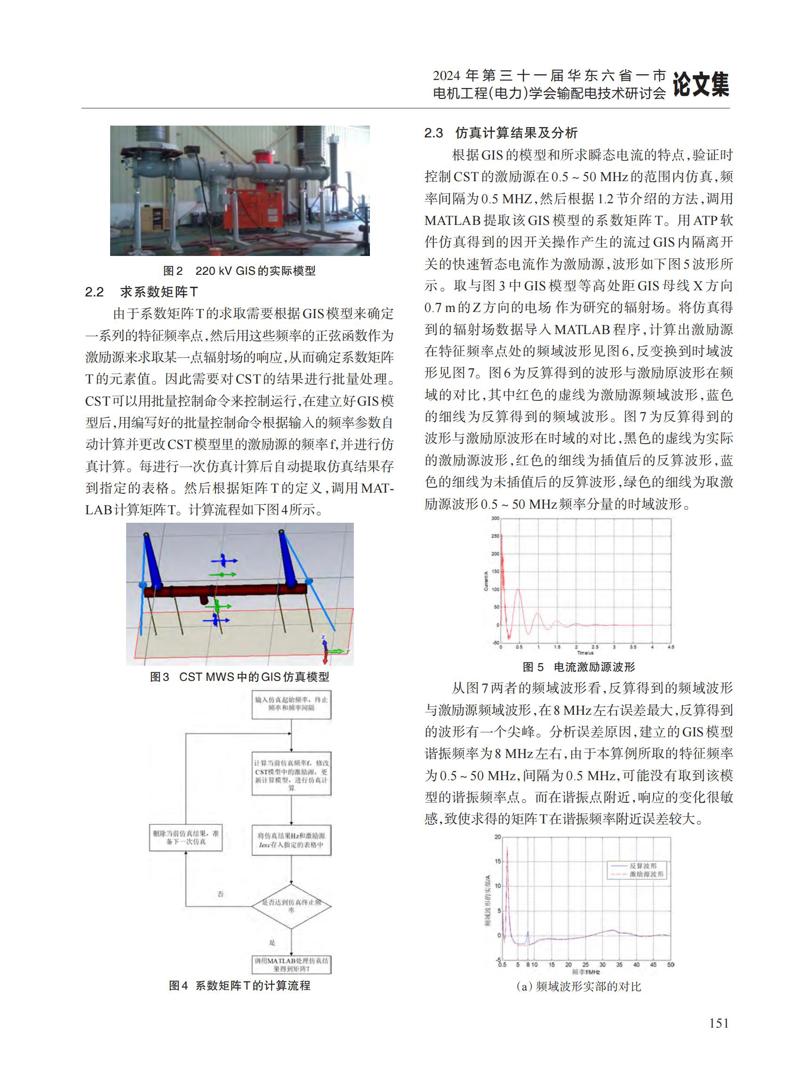

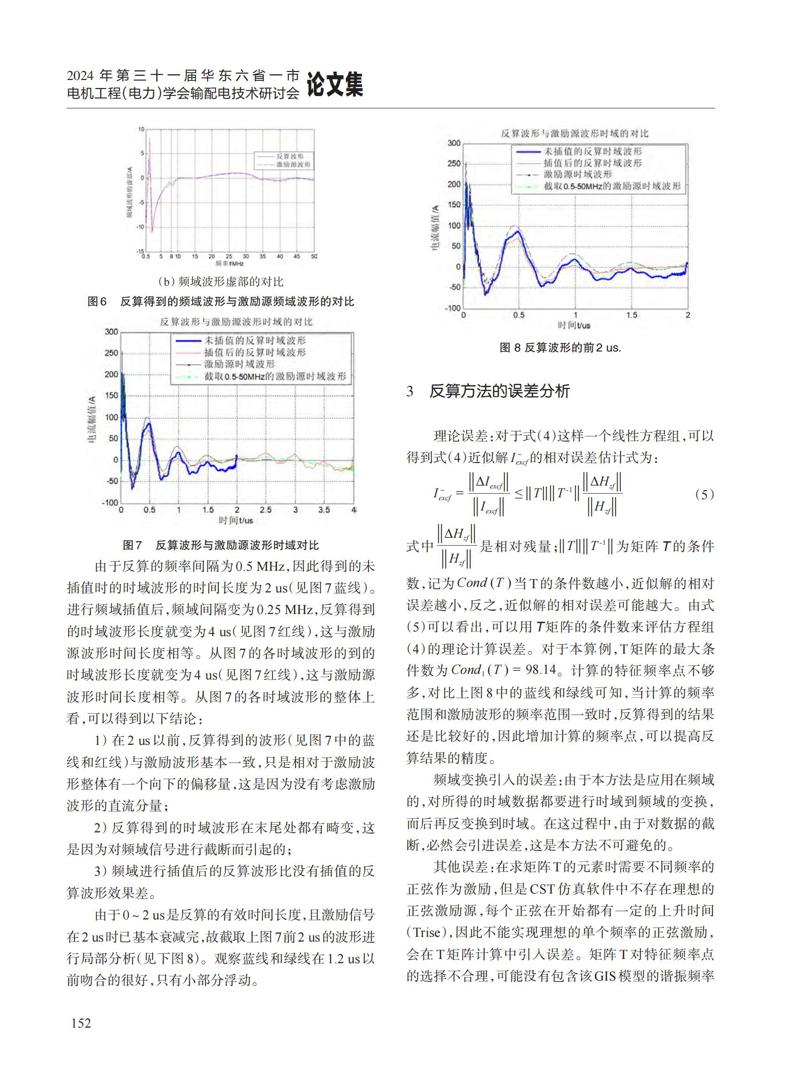

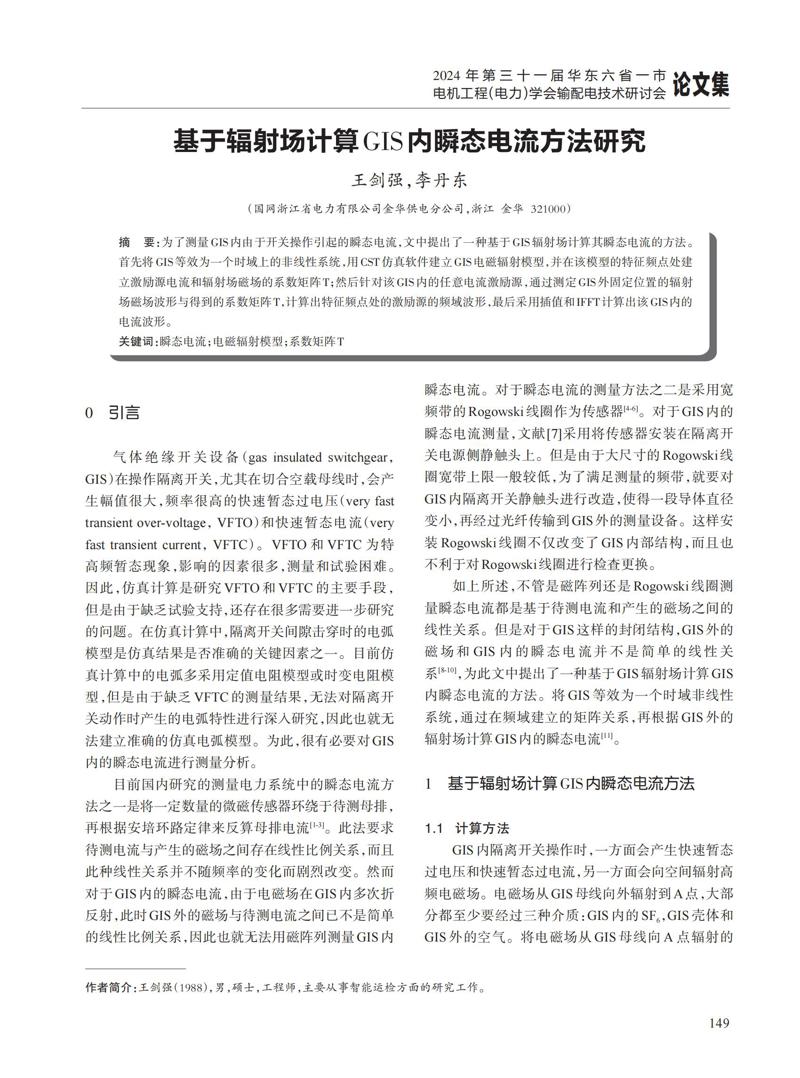

为了测量 GIS 内由于开关操作引起的瞬态电流，文中提出了一种基于 GIS 辐射场计算其瞬态电流的方法。首先将 GIS 等效为一个时域上的非线性系统，用 CST 仿真软件建立 GIS 电磁辐射模型，并在该模型的特征频点处建立激励源电流和辐射场磁场的系数矩阵 T；然后针对该 GIS 内的任意电流激励源，通过测定 GIS 外固定位置的辐射场磁场波形与得到的系数矩阵 T，计算出特征频点处的激励源的频域波形，最后采用插值和 IFFT 计算出该 GIS 内的电流波形。

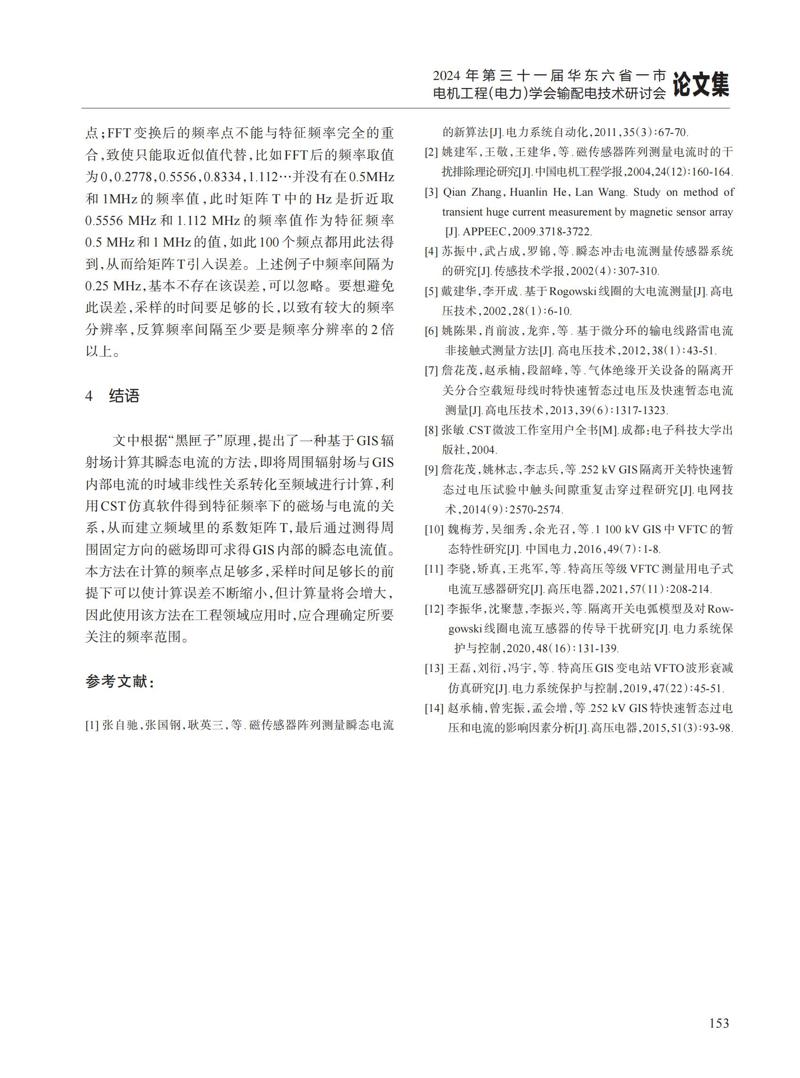

[1] 张自驰，张国钢，耿英三，等 . 磁传感器阵列测量瞬态电流的新算法[J]. 电力系统自动化，2011，35（3）∶67-70. [2] 姚建军，王敬，王建华，等 . 磁传感器阵列测量电流时的干扰排除理论研究[J]. 中国电机工程学报，2004，24（12）∶160-164. [3] Qian Zhang，Huanlin He，Lan Wang. Study on method of transient huge current measurement by magnetic sensor array [J]. APPEEC，2009.3718-3722. [4] 苏振中，武占成，罗锦，等 . 瞬态冲击电流测量传感器系统的研究[J]. 传感技术学报，2002（4）∶307-310. [5] 戴建华，李开成 . 基于 Rogowski线圈的大电流测量[J]. 高电压技术，2002，28（1）∶6-10. [6] 姚陈果，肖前波，龙弈，等 . 基于微分环的输电线路雷电流非接触式测量方法[J]. 高电压技术，2012，38（1）∶43-51. [7] 詹花茂，赵承楠，段韶峰，等 . 气体绝缘开关设备的隔离开关分合空载短母线时特快速暂态过电压及快速暂态电流测量[J]. 高电压技术，2013，39（6）∶1317-1323. [8] 张敏 .CST微波工作室用户全书[M]. 成都：电子科技大学出版社，2004. [9] 詹花茂，姚林志，李志兵，等 .252 kV GIS隔离开关特快速暂态过电压试验中触头间隙重复击穿过程研究[J]. 电网技术，2014（9）∶2570-2574. [10] 魏梅芳，吴细秀，余光召，等 .1 100 kV GIS 中 VFTC 的暂态特性研究[J]. 中国电力，2016，49（7）∶1-8. [11] 李骁，矫真，王兆军，等 . 特高压等级 VFTC测量用电子式电流互感器研究[J]. 高压电器，2021，57（11）∶208-214. [12] 李振华，沈聚慧，李振兴，等 . 隔离开关电弧模型及对 Row- gowski 线圈电流互感器的传导干扰研究[J]. 电力系统保护与控制，2020，48（16）∶131-139. [13] 王磊，刘衍，冯宇，等 . 特高压 GIS变电站 VFTO波形衰减仿真研究[J]. 电力系统保护与控制，2019，47（22）∶45-51. [14] 赵承楠，曾宪振，孟会增，等 .252 kV GIS特快速暂态过电压和电流的影响因素分析[J]. 高压电器，2015，51（3）∶93-98.
