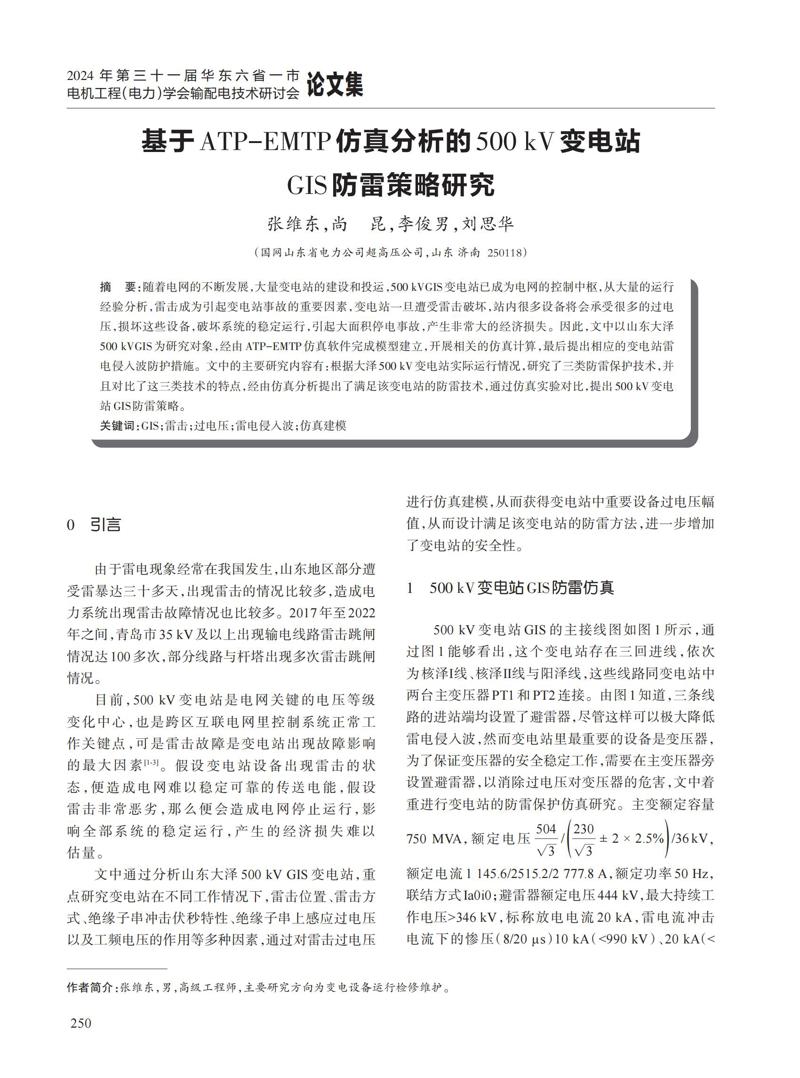

随着电网的不断发展，大量变电站的建设和投运，500 kVGIS 变电站已成为电网的控制中枢，从大量的运行经验分析，雷击成为引起变电站事故的重要因素，变电站一旦遭受雷击破坏，站内很多设备将会承受很多的过电压，损坏这些设备，破坏系统的稳定运行，引起大面积停电事故，产生非常大的经济损失。因此，文中以山东大泽 500 kVGIS 为研究对象，经由 ATP-EMTP 仿真软件完成模型建立，开展相关的仿真计算，最后提出相应的变电站雷电侵入波防护措施。文中的主要研究内容有：根据大泽 500 kV 变电站实际运行情况，研究了三类防雷保护技术，并且对比了这三类技术的特点，经由仿真分析提出了满足该变电站的防雷技术，通过仿真实验对比，提出 500 kV 变电站 GIS 防雷策略。

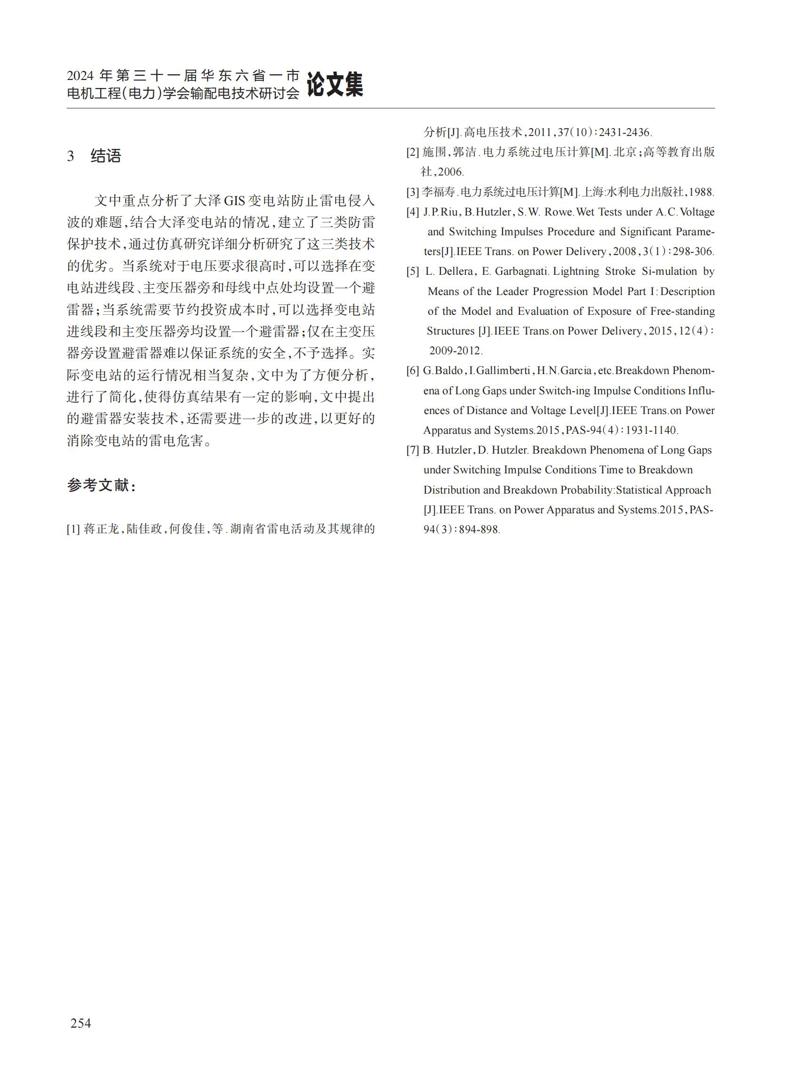

[1] 蒋正龙，陆佳政，何俊佳，等 . 湖南省雷电活动及其规律的分析[J]. 高电压技术，2011，37（10）∶2431-2436. [2] 施围，郭洁 . 电力系统过电压计算[M]. 北京；高等教育出版社，2006. [3] 李福寿 . 电力系统过电压计算[M].上海:水利电力出版社，1988. [4] J.P.Riu，B.Hutzler，S.W. Rowe.Wet Tests under A. C.Voltage and Switching Impulses Procedure and Significant Parame- ters[J].IEEE Trans. on Power Delivery，2008，3（1）∶298-306. [5] L. Dellera，E. Garbagnati. Lightning Stroke Si-mulation by Means of the Leader Progression Model Part Ⅰ: Description of the Model and Evaluation of Exposure of Free-standing Structures [J].IEEE Trans.on Power Delivery，2015，12（4）∶ 2009-2012. [6] G.Baldo，I.Gallimberti，H.N.Garcia，etc.Breakdown Phenom- ena of Long Gaps under Switch-ing Impulse Conditions Influ- ences of Distance and Voltage Level[J].IEEE Trans.on Power Apparatus and Systems.2015，PAS-94（4）∶1931-1140. [7] B. Hutzler，D. Hutzler. Breakdown Phenomena of Long Gaps under Switching Impulse Conditions Time to Breakdown Distribution and Breakdown Probability:Statistical Approach [J].IEEE Trans. on Power Apparatus and Systems.2015，PAS- 94（3）∶894-898.
