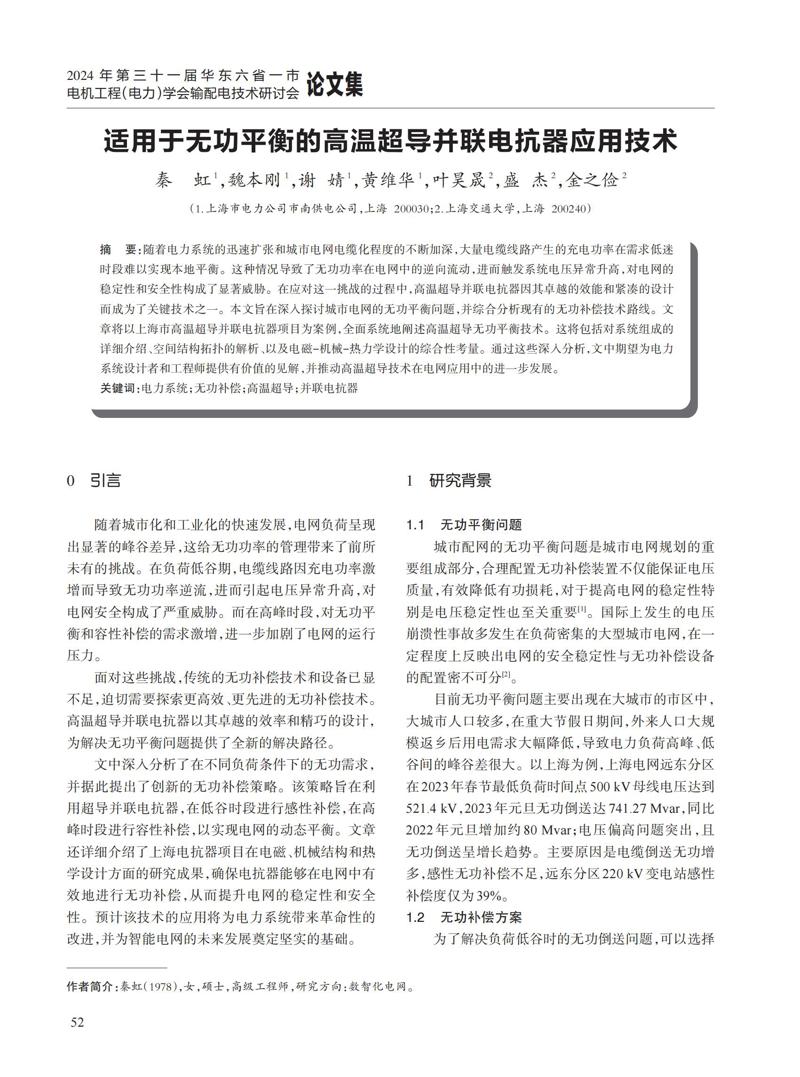

随着电力系统的迅速扩张和城市电网电缆化程度的不断加深，大量电缆线路产生的充电功率在需求低迷时段难以实现本地平衡。这种情况导致了无功功率在电网中的逆向流动，进而触发系统电压异常升高，对电网的稳定性和安全性构成了显著威胁。在应对这一挑战的过程中，高温超导并联电抗器因其卓越的效能和紧凑的设计而成为了关键技术之一。本文旨在深入探讨城市电网的无功平衡问题，并综合分析现有的无功补偿技术路线。文章将以上海市高温超导并联电抗器项目为案例，全面系统地阐述高温超导无功平衡技术。这将包括对系统组成的详细介绍、空间结构拓扑的解析、以及电磁-机械-热力学设计的综合性考量。通过这些深入分析，文中期望为电力系统设计者和工程师提供有价值的见解，并推动高温超导技术在电网应用中的进一步发展。

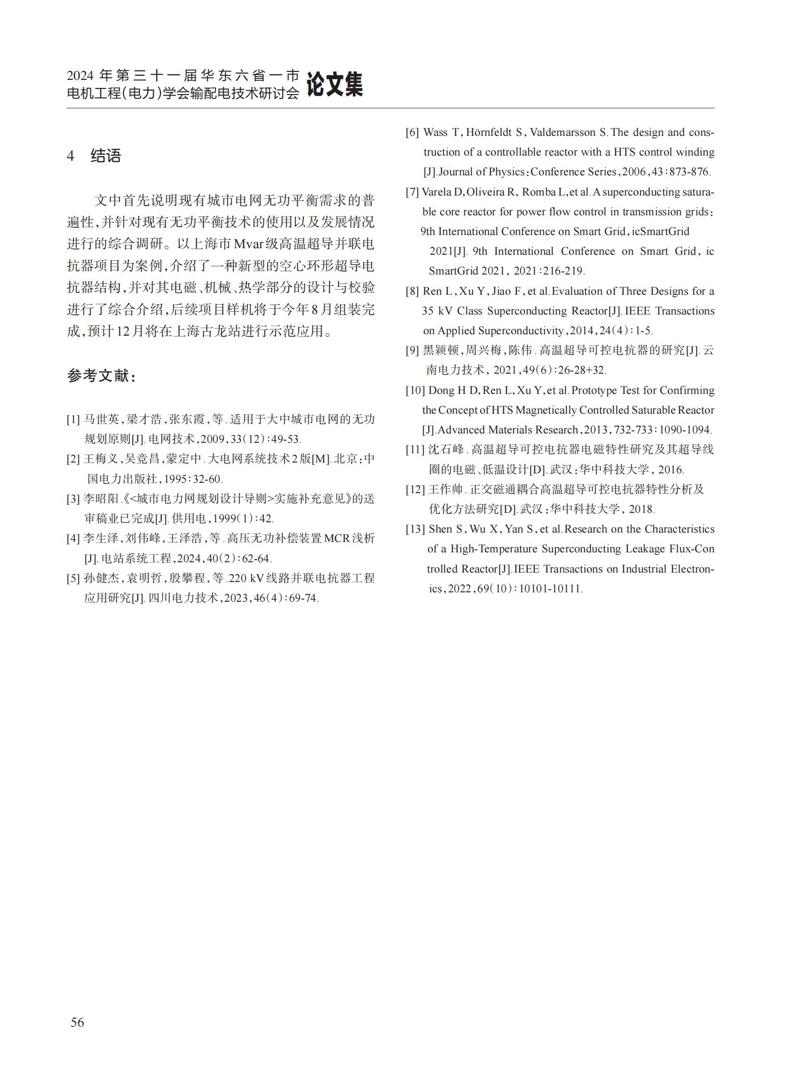

[1] 马世英，梁才浩，张东霞，等 . 适用于大中城市电网的无功规划原则[J]. 电网技术，2009，33（12）∶49-53. [2] 王梅义，吴竞昌，蒙定中 . 大电网系统技术 2版[M]. 北京：中国电力出版社，1995∶32-60. [3] 李昭阳 .《<城市电力网规划设计导则>实施补充意见》的送审稿业已完成[J]. 供用电，1999（1）∶42. [4] 李生泽，刘伟峰，王泽浩，等 . 高压无功补偿装置 MCR浅析 [J]. 电站系统工程，2024，40（2）∶62-64. [5] 孙健杰，袁明哲，殷攀程，等 .220 kV 线路并联电抗器工程应用研究[J]. 四川电力技术，2023，46（4）∶69-74. [6] Wass T，Hörnfeldt S，Valdemarsson S. The design and cons- truction of a controllable reactor with a HTS control winding [J].Journal of Physics：Conference Series，2006，43 ∶873-876. [7] Varela D，Oliveira R，Romba L，et al.A superconducting satura- ble core reactor for power flow control in transmission grids： 9th International Conference on Smart Grid，icSmartGrid 2021[J]. 9th International Conference on Smart Grid，ic SmartGrid 2021，2021 ∶216-219. [8] Ren L，Xu Y，Jiao F，et al.Evaluation of Three Designs for a 35 kV Class Superconducting Reactor[J]. IEEE Transactions on Applied Superconductivity，2014，24（4）∶1-5. [9] 黑颖顿，周兴梅，陈伟 . 高温超导可控电抗器的研究[J]. 云南电力技术，2021，49（6）∶26-28+32. [10] Dong H D，Ren L，Xu Y，et al. Prototype Test for Confirming the Concept of HTS Magnetically Controlled Saturable Reactor [J].Advanced Materials Research，2013，732-733 ∶1090-1094. [11] 沈石峰 . 高温超导可控电抗器电磁特性研究及其超导线圈的电磁、低温设计[D]. 武汉：华中科技大学，2016. [12] 王作帅 . 正交磁通耦合高温超导可控电抗器特性分析及优化方法研究[D]. 武汉：华中科技大学，2018. [13] Shen S，Wu X，Yan S，et al.Research on the Characteristics of a High-Temperature Superconducting Leakage Flux-Con trolled Reactor[J]. IEEE Transactions on Industrial Electron- ics，2022，69（10）∶10101-10111.
