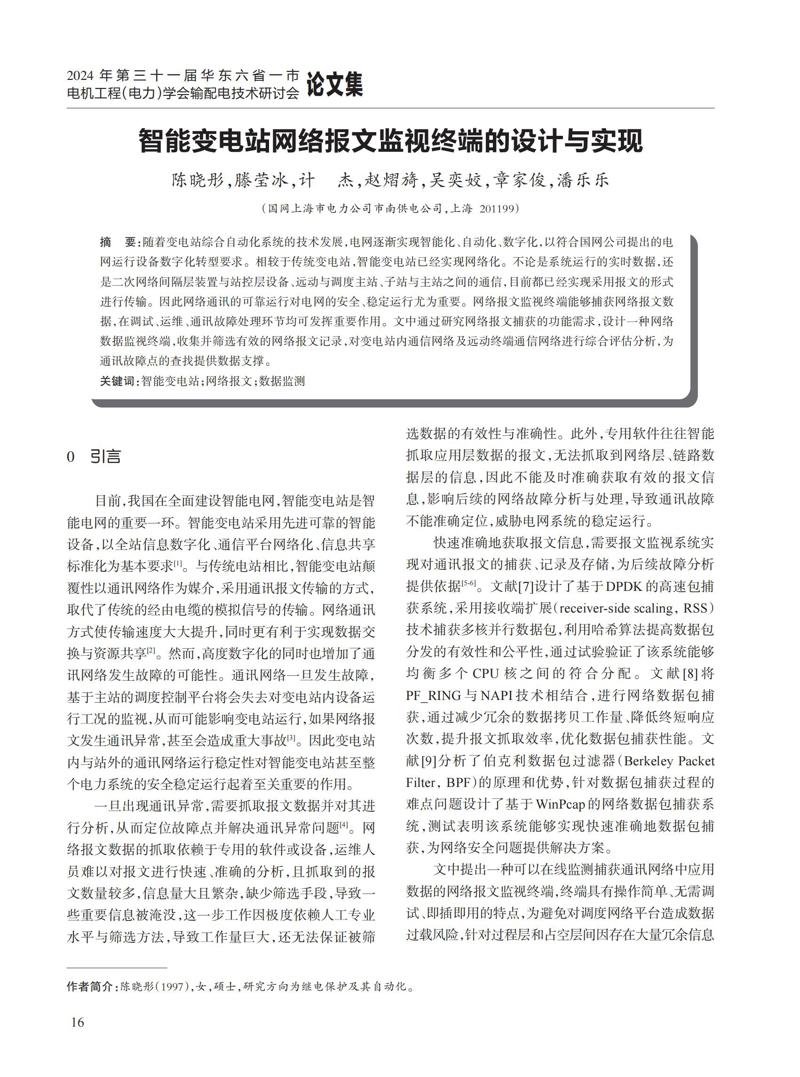

随着变电站综合自动化系统的技术发展，电网逐渐实现智能化、自动化、数字化，以符合国网公司提出的电网运行设备数字化转型要求。相较于传统变电站，智能变电站已经实现网络化。不论是系统运行的实时数据，还是二次网络间隔层装置与站控层设备、远动与调度主站、子站与主站之间的通信，目前都已经实现采用报文的形式进行传输。因此网络通讯的可靠运行对电网的安全、稳定运行尤为重要。网络报文监视终端能够捕获网络报文数据，在调试、运维、通讯故障处理环节均可发挥重要作用。文中通过研究网络报文捕获的功能需求，设计一种网络数据监视终端，收集并筛选有效的网络报文记录，对变电站内通信网络及远动终端通信网络进行综合评估分析，为通讯故障点的查找提供数据支撑。

[1] 袁龙，安琪，王建树，等 . 基于无线网络的智能变电站监控信息自动核对新方法[J]. 电测与仪表，2023，60（01）∶160-166. [2] Vijayanand R，Devaraj D，Kannapiran B.A novel deep learning based intrusion detection system for smart meter communica- tion network[J].IEEE，2019. [3] 李辉，张孝军，潘华，等 . 面向智能变电站通信网络可靠性研究[J]. 电力系统保护与控制，2021，49（09）∶165-171. [4] 潘志腾 . 关于智能变电站继电保护二次回路在线监测与故障诊断的研究[J]. 电气技术，2020，21（12）∶78-82. [5] 王婷 . 智能变电站通信网络实时性与安全性研究[J]. 讯世界，2019，26（11）∶234-235. [6] Jun T，ing Z，Jiangping W，et al. Engineering Practice of On- Line Monitoring and Intelligent Diagnosis System for Sec- ondary Equipment in Smart Substation[C]//2020 IEEE 3rd In- ternational Conference on Electronics Technology（ICET）. IEEE，2020. [7] 令瑞林，李峻峰，李丹 . 基于多核平台的高速网络流量实时捕获方法[J]. 计算机研究与发展，2017，54（06）∶1300-1313. [8] 王亚，于干，张军，等 .PF_RING与 NAPI结合的捕包性能优化和仿真[J]. 计算机工程与应用，2013，49（08）∶81-84. [9] 郭凯 . 基于 WinPcap 的数据包捕获系统的设计与实现[D]. 西安：西安电子科技大学，2015. [10] 吴克河，王冬冬 . 基于 PF＿ RING的高速网络数据捕获方法[J]. 计算机与数字工程，2019，47（03）∶598-604. [11] 余奎 . 基于 DPDK高性能入侵检测系统的研究与实现[D].武汉：华中科技大学，2022. [12] 高荣承 . 基于 Linux的网络数据捕获和分析系统的设计与实现[D]. 北京：北京邮电大学，2018.
