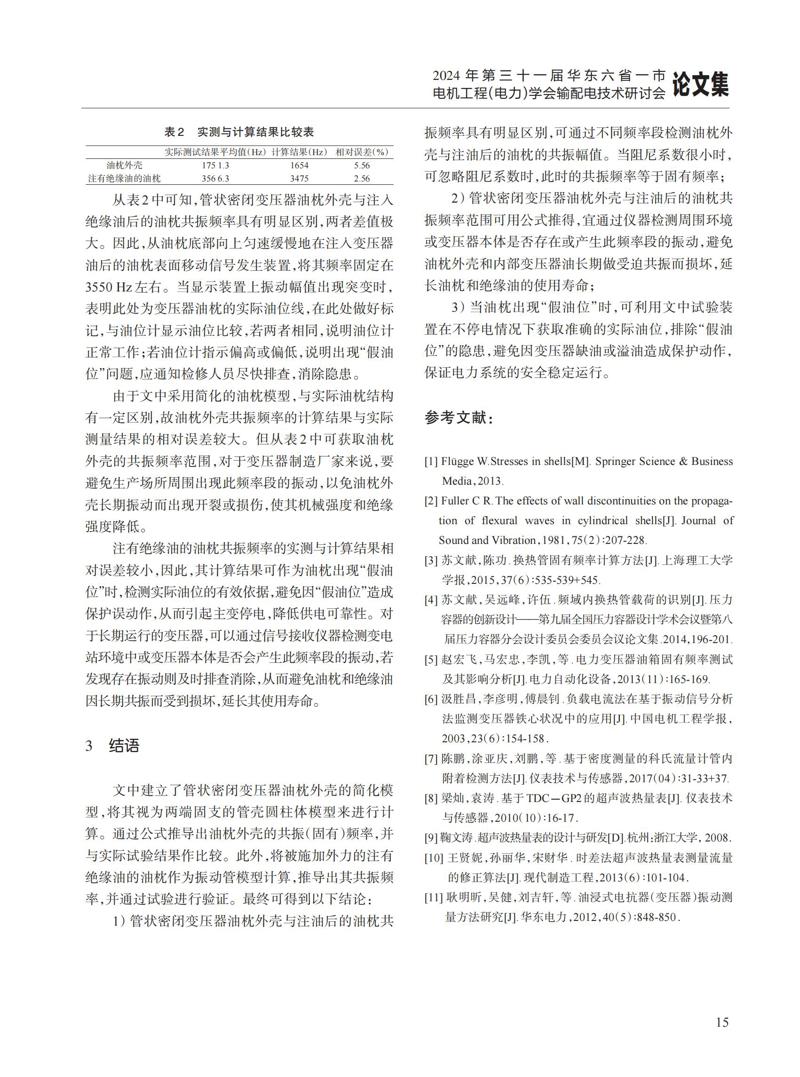

变压器油位信息是电力系统重要参数之一，当油枕出现“假油位”时，将威胁变压器的稳定运行，降低了供

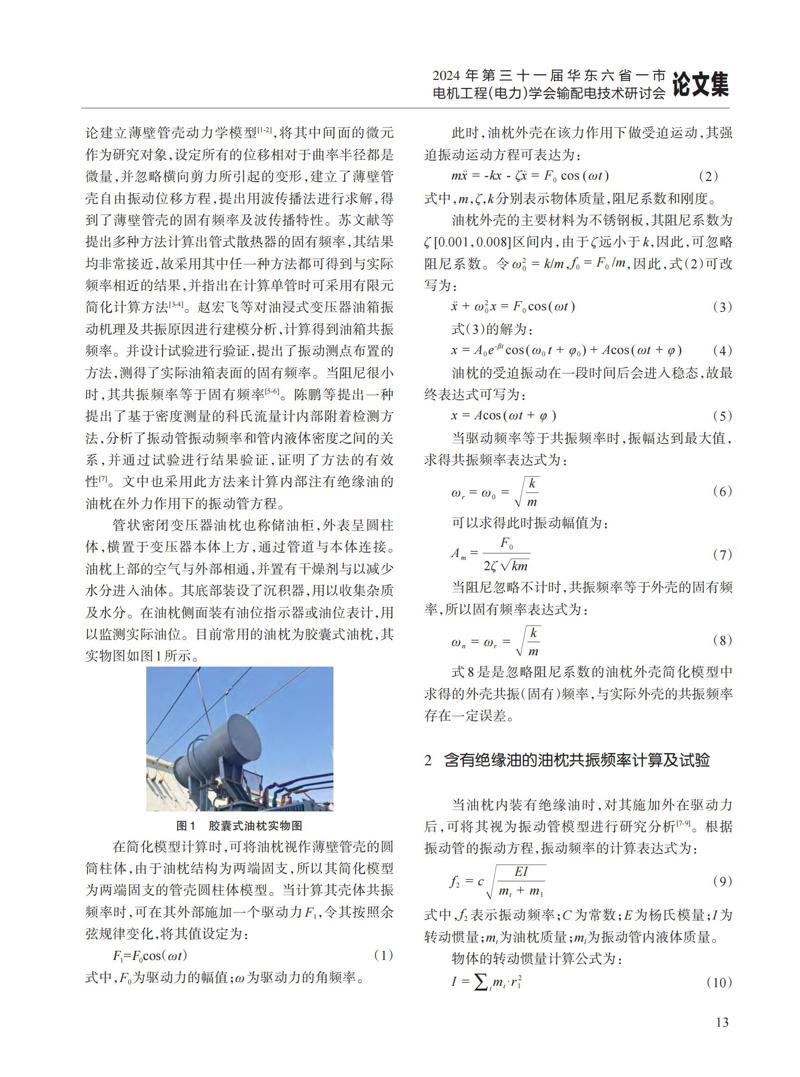

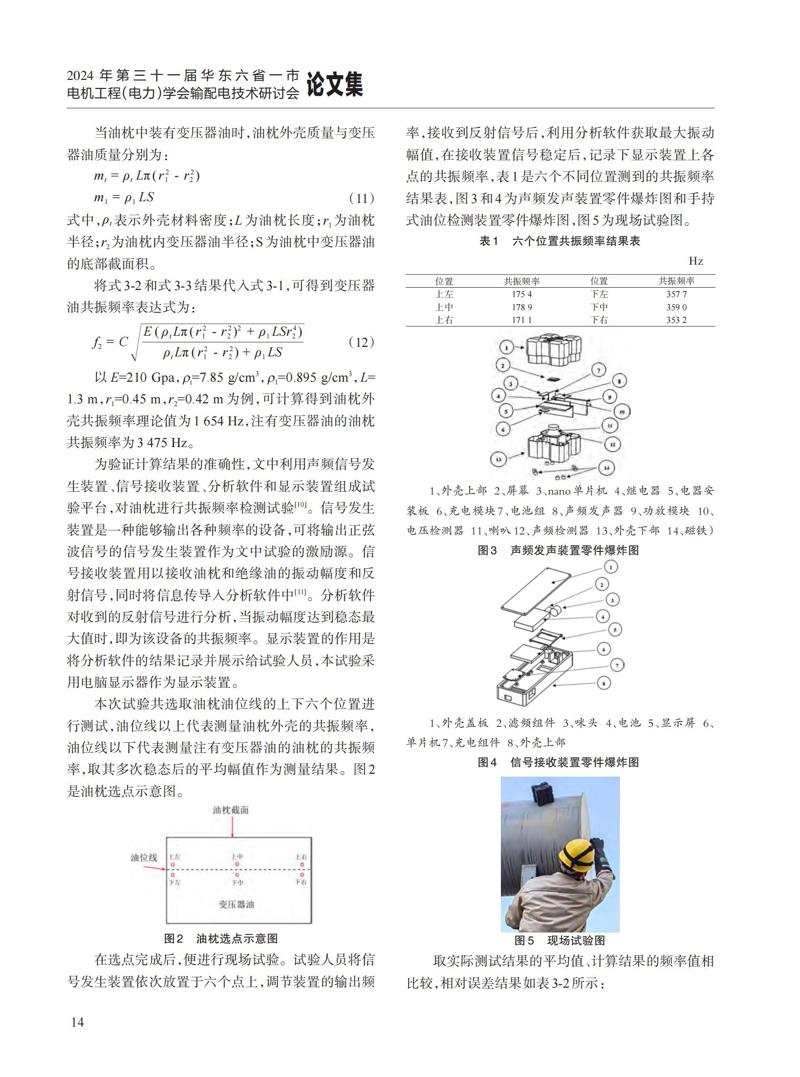

电可靠性。文中建立了管状密闭变压器油枕外壳和注有绝缘油油枕的简化模型，通过公式推导出两者的共振频
率，并通过试验进行验证。结果表明油枕外壳和注有绝缘油的油枕共振频率区别很大，可利用试验装置在不停电
情况下获取准确的实际油位，消除“假油位”隐患，保证电网安全稳定运行。

[1] Flügge W. Stresses in shells[M]. Springer Science & Business Media，2013. [2] Fuller C R. The effects of wall discontinuities on the propaga- tion of flexural waves in cylindrical shells[J]. Journal of Sound and Vibration，1981，75（2）∶207-228. [3] 苏文献，陈功 . 换热管固有频率计算方法[J]. 上海理工大学学报，2015，37（6）∶535-539+545. [4] 苏文献，吴远峰，许伍 . 频域内换热管载荷的识别[J]. 压力容器的创新设计——第九届全国压力容器设计学术会议暨第八届压力容器分会设计委员会委员会议论文集 .2014，196-201. [5] 赵宏飞，马宏忠，李凯，等 . 电力变压器油箱固有频率测试及其影响分析[J]. 电力自动化设备，2013（11）∶165-169. [6] 汲胜昌，李彦明，傅晨钊 . 负载电流法在基于振动信号分析法监测变压器铁心状况中的应用[J]. 中国电机工程学报， 2003，23（6）∶154-158． [7] 陈鹏，涂亚庆，刘鹏，等 . 基于密度测量的科氏流量计管内附着检测方法[J]. 仪表技术与传感器，2017（04）∶31-33+37. [8] 梁灿，袁涛 . 基于 TDC－GP2的超声波热量表[J]. 仪表技术与传感器，2010（10）∶16-17． [9] 鞠文涛 .超声波热量表的设计与研发[D].杭州：浙江大学，2008． [10] 王贤妮，孙丽华，宋财华 . 时差法超声波热量表测量流量的修正算法[J]. 现代制造工程，2013（6）∶101-104． [11] 耿明昕，吴健，刘吉轩，等 . 油浸式电抗器（变压器）振动测量方法研究[J]. 华东电力，2012，40（5）∶848-850．
