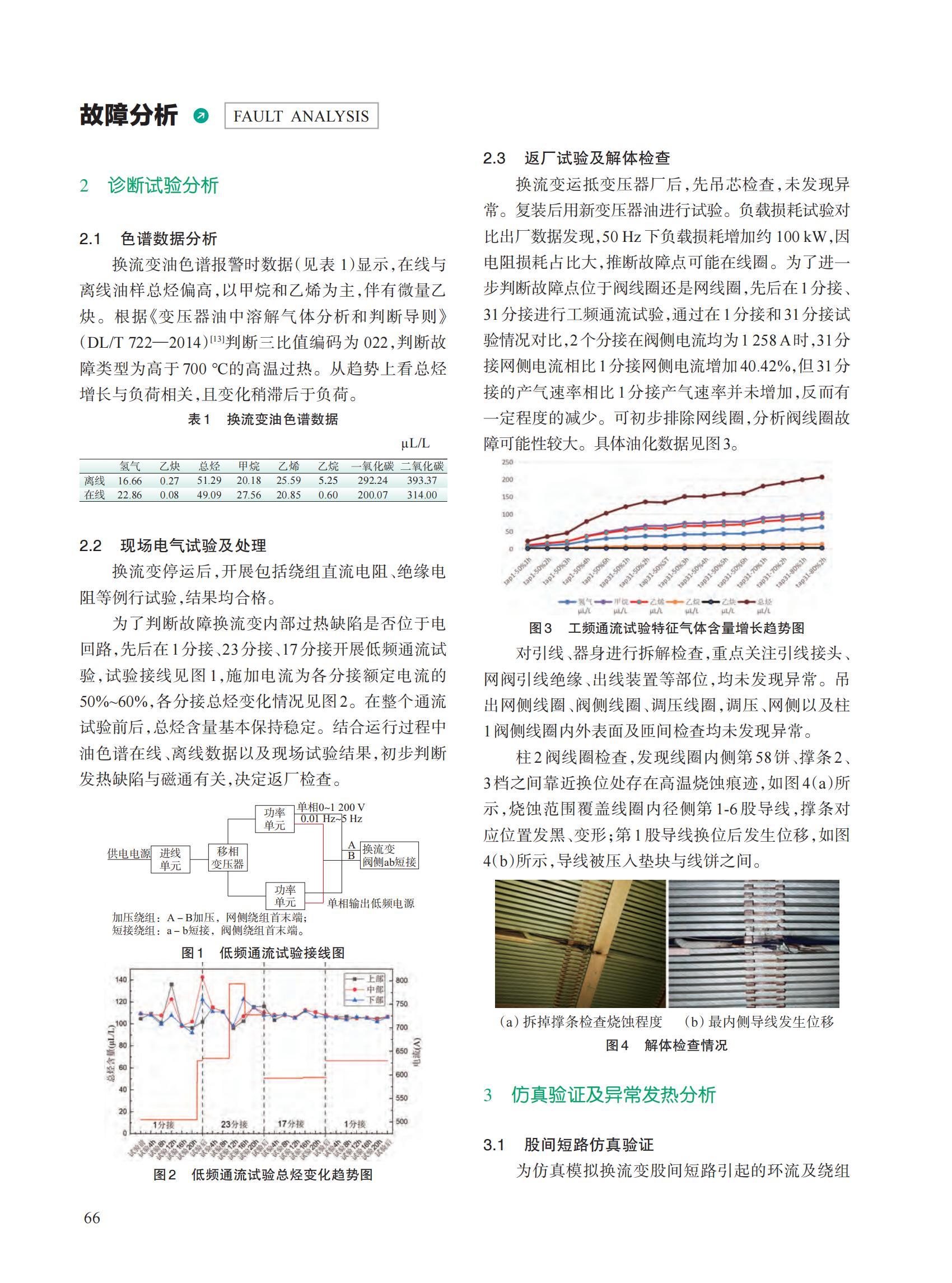

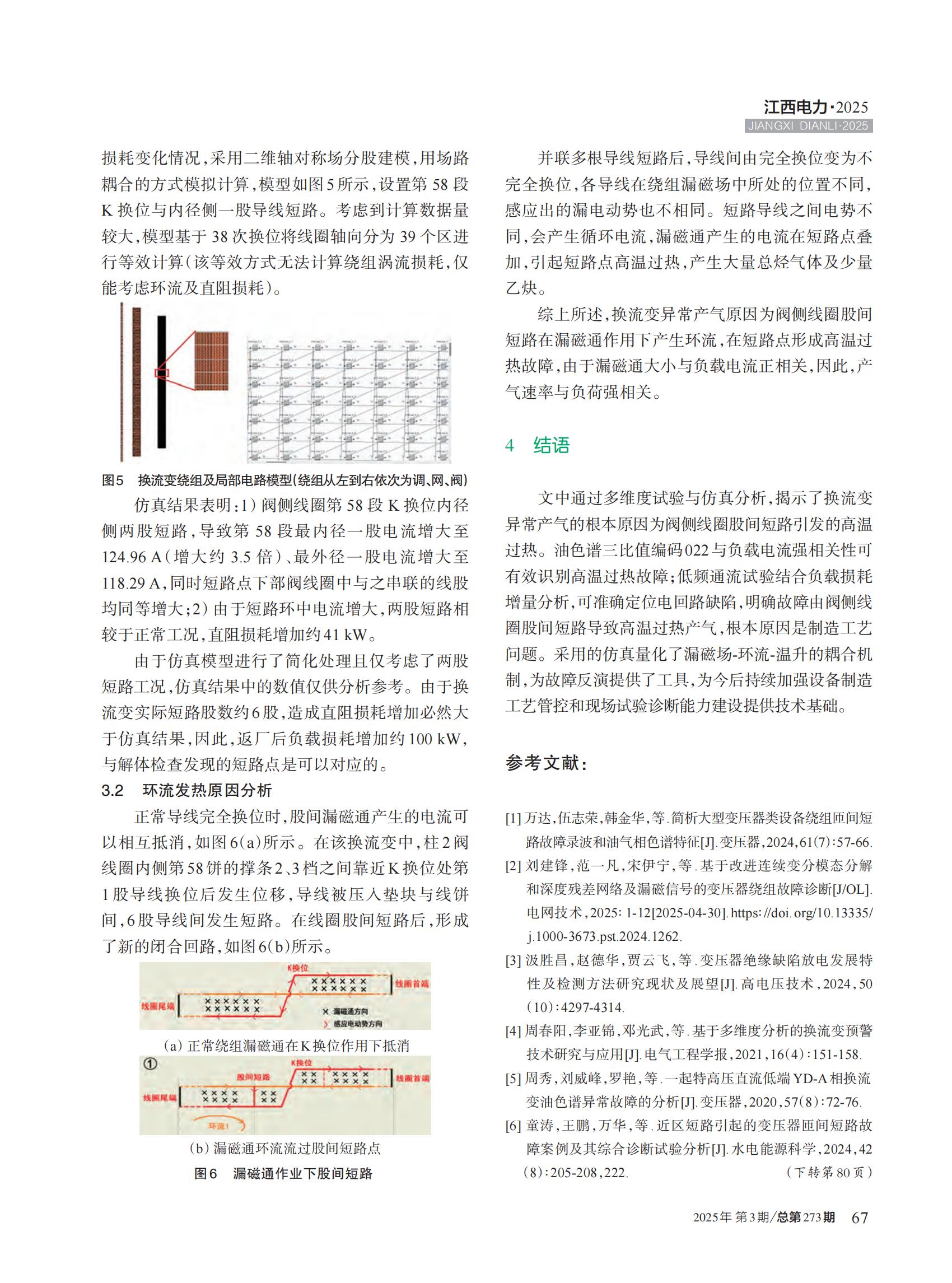

换流变是特高压直流输电系统的核心设备，其内部故障可能导致重大停电事故。文中针对某特高压换流变总烃异常增长事件，通过油色谱分析、现场诊断试验、返厂解体检查及多物理场仿真验证，系统揭示了换流变阀侧线圈股间短路的故障机理。通过低频通流试验和负载损耗试验排除了磁路故障，并锁定故障位于绕组电回路。返厂解体发现阀侧线圈因绕制工艺不良导致股间短路，基于二维轴对称场路耦合模型的仿真结果表明，短路点电流密度增至正常值的3.5 倍。文中研究结果表明，导线位移引起的股间短路是产气异常的根源，漏磁场与环流耦合作用加剧了局部过热，该结论为特高压换流变设计优化及状态检修提供了理论依据。关键词：特高压；换流变压器；股间短路；漏磁场畸变；故障诊断
[1] 万达，伍志荣，韩金华，等.简析大型变压器类设备绕组匝间短路故障录波和油气相色谱特征[J].变压器，2024，61（7）∶57-66.
[2] 刘建锋，范一凡，宋伊宁，等. 基于改进连续变分模态分解和深度残差网络及漏磁信号的变压器绕组故障诊断[J/OL].电网技术，2025∶1-12[2025-04-30].https∶//doi.org/10.13335/j.1000-3673.pst.2024.1262.
[3] 汲胜昌，赵德华，贾云飞，等. 变压器绝缘缺陷放电发展特性及检测方法研究现状及展望[J]. 高电压技术，2024，50（10）∶4297-4314.
[4] 周春阳，李亚锦，邓光武，等. 基于多维度分析的换流变预警技术研究与应用[J]. 电气工程学报，2021，16（4）∶151-158.
[5] 周秀，刘威峰，罗艳，等. 一起特高压直流低端YD-A相换流变油色谱异常故障的分析[J]. 变压器，2020，57（8）∶72-76.
[6] 童涛，王鹏，万华，等. 近区短路引起的变压器匝间短路故障案例及其综合诊断试验分析[J]. 水电能源科学，2024，42（8）∶205-208，222.
[7] 陈宇，符劲松，肖佩，等. 一起500 kV换流变乙炔异常增长案例的分析及处理[J]. 变压器，2025，62（3）∶13-17.
[8] 唐振，谷应科，曾祥君，等.±800 kV特高压换流变异常产气故障分析及处理[J]. 变压器，2023，60（6）∶54-58.
[9] 王仁，李林达，李正绪，等. 换流变压器内部短路电流有限元仿真及能量评估[J]. 变压器，2022，59（10）∶26-31.
[10] 张冠军，田丰，杜振斌，等. 一起特高压换流变压器调压绕组击穿故障的原因探究[J]. 变压器，2022，59（7）∶61-65.
[11] 李斌，白翔旭. 多策略改进COA算法优化LSSVM的变压器故障诊断研究[J].电工电能新技术，2025，44（4）∶112-119.
[12] 单敬，程养春，刘孟君，等. 变压器过热故障特征气体演化规律的Wiener 模型[J/OL]. 高电压技术，2025∶1-13[2025-04-30].https∶//doi.org/10.13336/j.1003-6520.hve.20241531.
[13] 国家能源局. 变压器油中溶解气体分析和判断导则∶DL/T 722—2014[S]. 北京∶中国电力出版社，2015.
