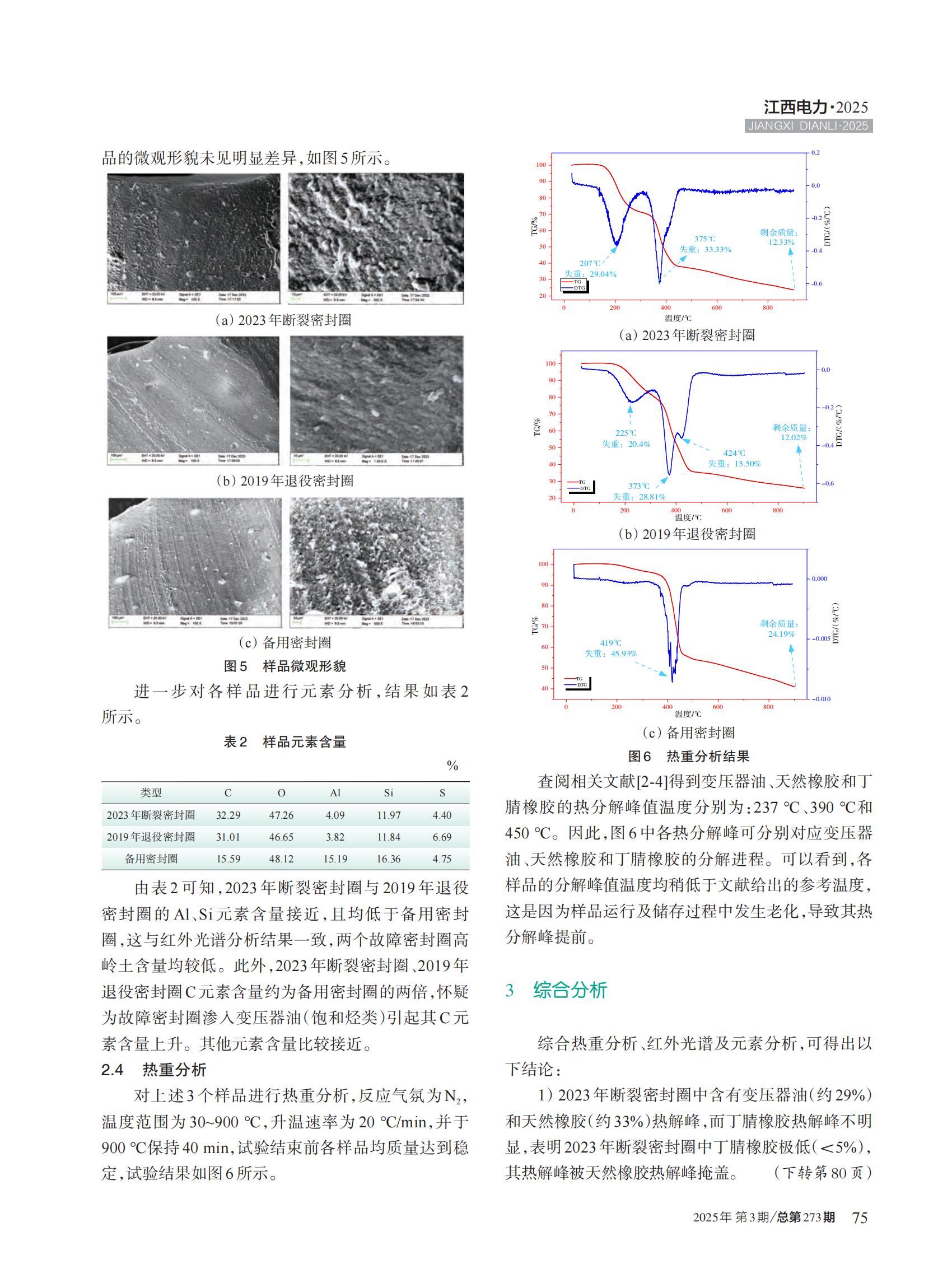

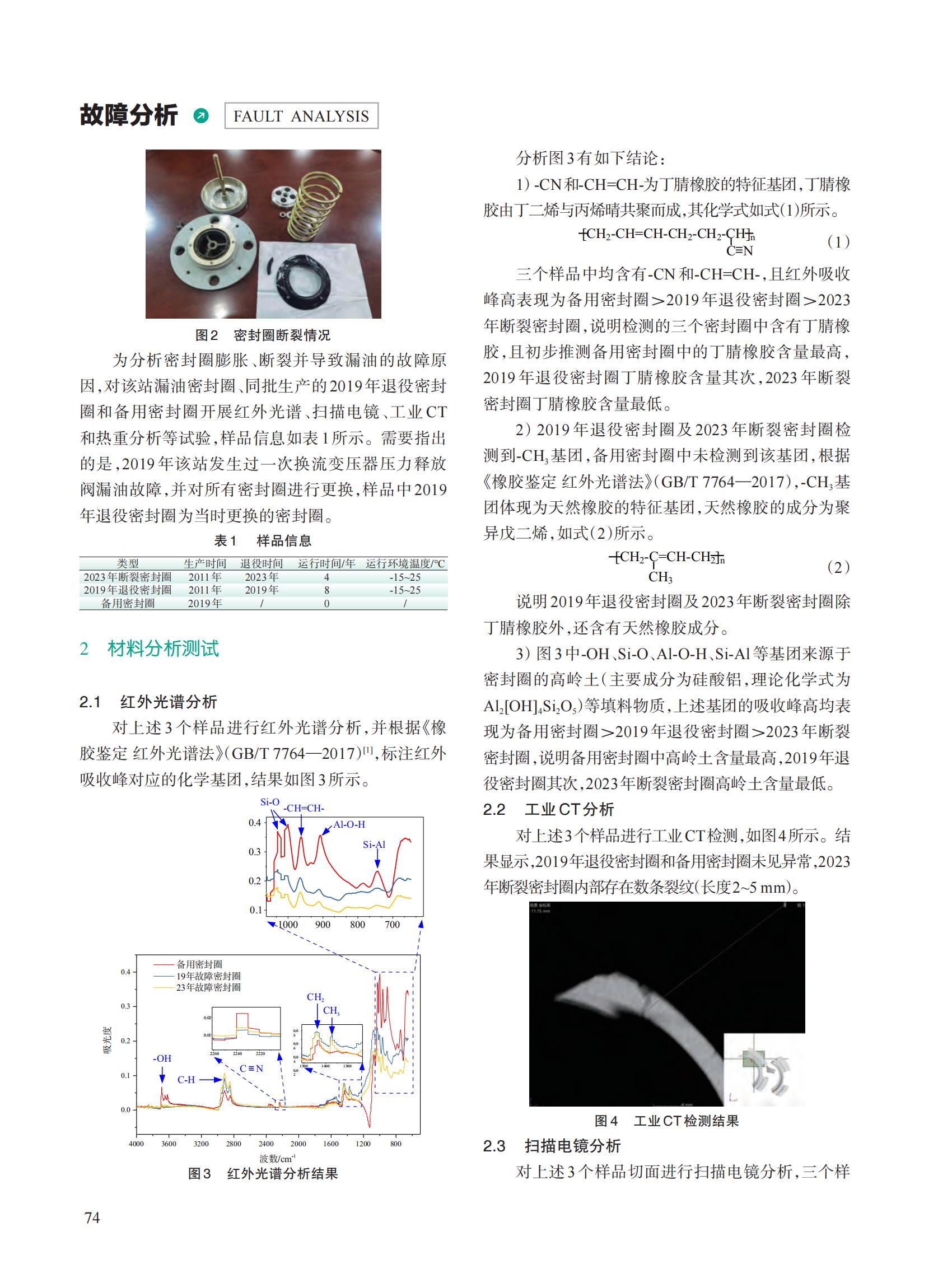

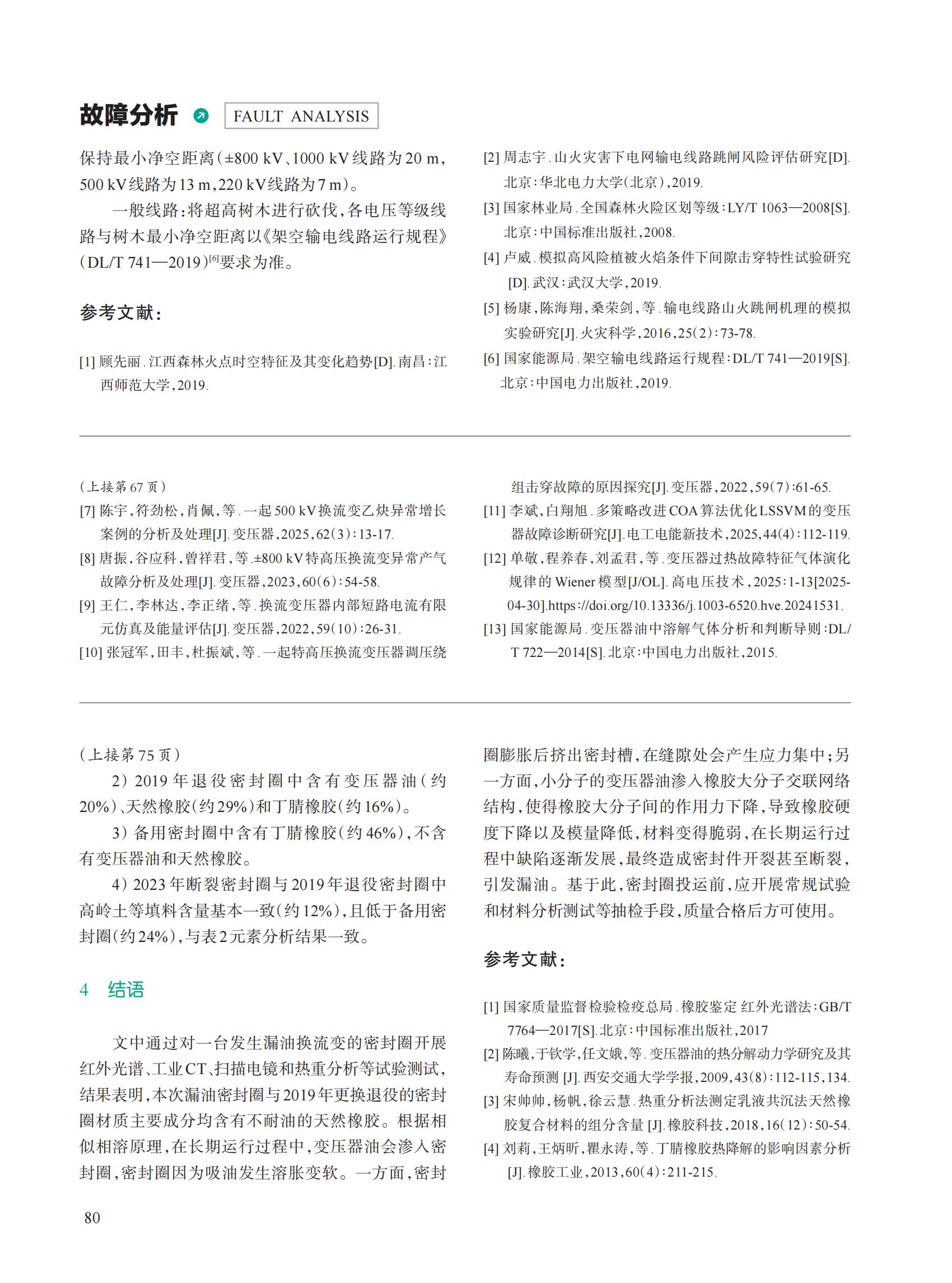

近年来，变压器密封失效、漏油乃至放电击穿等严重故障时有发生，威胁电网的安全稳定运行 。文中通过对 一起换流变压力释放阀密封失效的故障开展解体检测，并对密封圈进行红外光谱、工业用计算机断层成像、扫描电镜 和热重分析等测试，结果表明，本次漏油密封圈与 2019年更换退役的密封圈材质主要成分均含有不耐油的天然橡胶。 根据相似相溶原理，长期运行过程中，变压器油会渗入密封圈，使其溶胀变软 。一方面，密封圈膨胀后挤出密封槽，在 缝隙处会产生应力集中；另一方面，小分子的变压器油渗入橡胶大分子交联网络结构，使得橡胶大分子间的作用力下 降，导致橡胶硬度下降以及模量降低，材料变得脆弱，在长期运行过程中缺陷逐渐发展，最终造成密封件开裂甚至断 裂，引发漏油。基于此，提出密封圈投运前应开展常规试验和材料分析测试等抽检手段，确保质量合格，方可投运。
[1] 国家质量监督检验检疫总局 . 橡胶鉴定 红外光谱法∶GB/T 7764—2017[S]. 北京∶中国标准出版社，2017
[2] 陈曦，于钦学，任文娥，等 . 变压器油的热分解动力学研究及其 寿命预测 [J]. 西安交通大学学报，2009，43（8）∶112-115，134.
[3] 宋帅帅，杨帆，徐云慧 . 热重分析法测定乳液共沉法天然橡 胶复合材料的组分含量 [J]. 橡胶科技，2018，16（12）∶50-54.
[4] 刘莉，王炳昕，瞿永涛，等 . 丁腈橡胶热降解的影响因素分析 [J]. 橡胶工业，2013，60（4）∶211-215.
