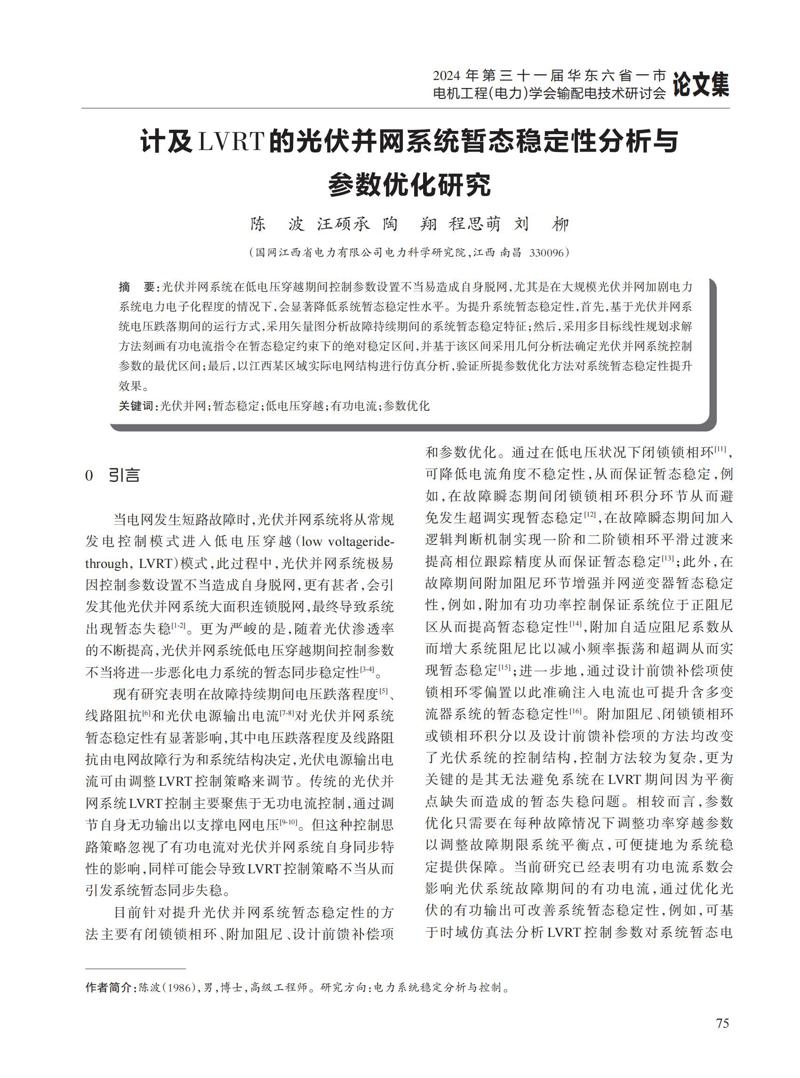

光伏并网系统在低电压穿越期间控制参数设置不当易造成自身脱网，尤其是在大规模光伏并网加剧电力系统电力电子化程度的情况下，会显著降低系统暂态稳定性水平。为提升系统暂态稳定性，首先，基于光伏并网系统电压跌落期间的运行方式，采用矢量图分析故障持续期间的系统暂态稳定特征；然后，采用多目标线性规划求解方法刻画有功电流指令在暂态稳定约束下的绝对稳定区间，并基于该区间采用几何分析法确定光伏并网系统控制参数的最优区间；最后，以江西某区域实际电网结构进行仿真分析，验证所提参数优化方法对系统暂态稳定性提升效果。

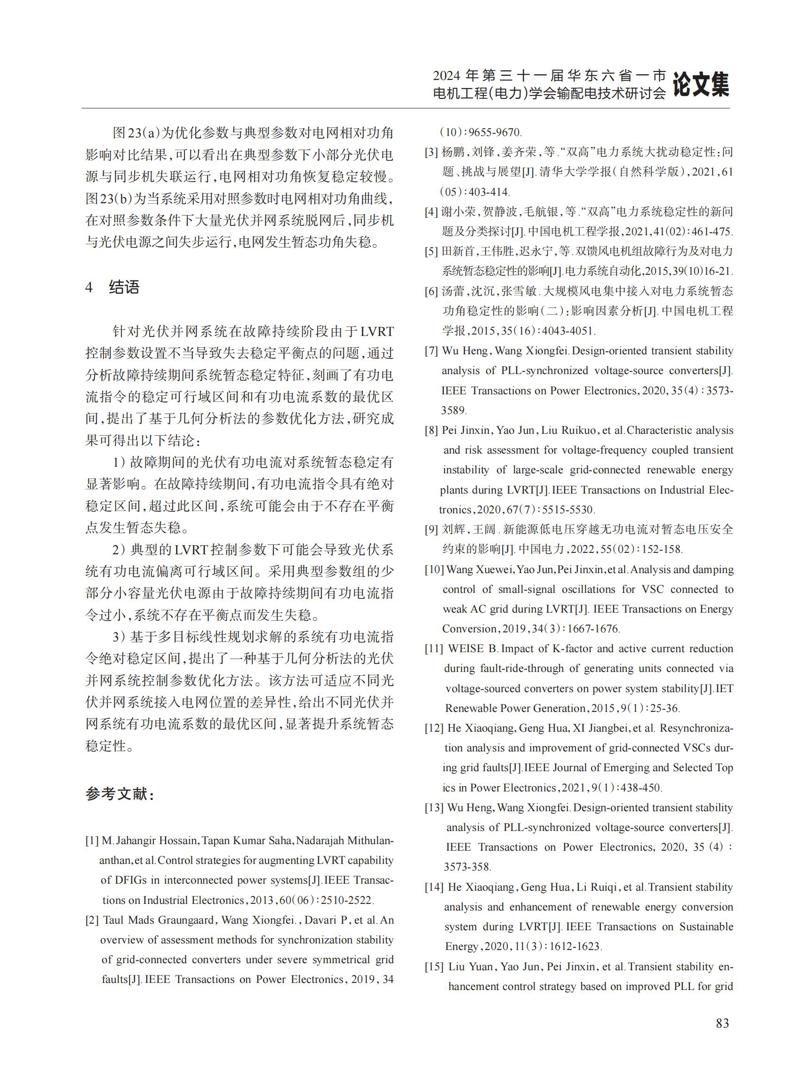

[1] M. Jahangir Hossain，Tapan Kumar Saha，Nadarajah Mithulan- anthan，et al.Control strategies for augmenting LVRT capability of DFIGs in interconnected power systems[J]. IEEE Transac- tions on Industrial Electronics，2013，60（06）∶2510-2522. [2] Taul Mads Graungaard，Wang Xiongfei.，Davari P，et al. An overview of assessment methods for synchronization stability of grid-connected converters under severe symmetrical grid faults[J]. IEEE Transactions on Power Electronics，2019，34（10）∶9655-9670. [3] 杨鹏，刘锋，姜齐荣，等 .“双高 ”电力系统大扰动稳定性：问题、挑战与展望[J]. 清华大学学报（自然科学版），2021，61 （05）∶403-414. [4] 谢小荣，贺静波，毛航银，等 .“双高 ”电力系统稳定性的新问题及分类探讨[J]. 中国电机工程学报，2021，41（02）∶461-475. [5] 田新首，王伟胜，迟永宁，等 . 双馈风电机组故障行为及对电力系统暂态稳定性的影响[J]. 电力系统自动化，2015，39（10）16-21. [6] 汤蕾，沈沉，张雪敏 . 大规模风电集中接入对电力系统暂态功角稳定性的影响（二）：影响因素分析[J]. 中国电机工程学报，2015，35（16）∶4043-4051. [7] Wu Heng，Wang Xiongfei. Design-oriented transient stability analysis of PLL-synchronized voltage-source converters[J]. IEEE Transactions on Power Electronics，2020，35（4）∶3573- 3589. [8] Pei Jinxin，Yao Jun，Liu Ruikuo，et al. Characteristic analysis and risk assessment for voltage-frequency coupled transient instability of large-scale grid-connected renewable energy plants during LVRT[J]. IEEE Transactions on Industrial Elec- tronics，2020，67（7）∶5515-5530. [9] 刘辉，王阔 . 新能源低电压穿越无功电流对暂态电压安全约束的影响[J]. 中国电力，2022，55（02）∶152-158. [10] Wang Xuewei，Yao Jun，Pei Jinxin，et al.Analysis and damping control of small-signal oscillations for VSC connected to weak AC grid during LVRT[J]. IEEE Transactions on Energy Conversion，2019，34（3）∶1667-1676. [11] WEISE B. Impact of K-factor and active current reduction during fault-ride-through of generating units connected via voltage-sourced converters on power system stability[J].IET Renewable Power Generation，2015，9（1）∶25-36. [12] He Xiaoqiang，Geng Hua，XI Jiangbei，et al. Resynchroniza- tion analysis and improvement of grid-connected VSCs dur- ing grid faults[J].IEEE Journal of Emerging and Selected Top ics in Power Electronics，2021，9（1）∶438-450. [13] Wu Heng，Wang Xiongfei. Design-oriented transient stability analysis of PLL-synchronized voltage-source converters[J]. IEEE Transactions on Power Electronics，2020，35（4）∶ 3573-358. [14] He Xiaoqiang，Geng Hua，Li Ruiqi，et al. Transient stability analysis and enhancement of renewable energy conversion system during LVRT[J]. IEEE Transactions on Sustainable Energy，2020，11（3）∶1612-1623. [15] Liu Yuan，Yao Jun，Pei Jinxin，et al. Transient stability en- hancement control strategy based on improved PLL for gridconnected VSC during severe grid fault[J]. IEEE Transac- tions on Energy Conversion，2021，36（1）: 218-229. [16] He Xiaoqiang，Geng Hua. Synchronization stability analysis and enhancement of grid-tied multi-converter systems[C]Ⅱ 2020 IEEE Industry Applications Society Annual Meeting. Detroit，USA: IEEE，2020 ∶1-8. [17] 林伟芳，任晓钰，张桂红，等 . 考虑功角稳定和暂态过电压的新能源电压穿越控制参数优化[J]. 电网技术，2023，47（04）∶1323-1331. [18] 周莹坤，谢恒，孙华东，等 .新能源机组低电压穿越控制参数对机端工频过电压的影响[J]. 电网技术，2022，46（05）∶1907-1916. [19] 屠竞哲，张健，刘明松，等 . 考虑风机动态特性的大扰动暂态过电压机理分析[J]. 电力系统自动化，2020，44（11）∶197-205. [20] Miguel Andrés Garnica López，José Luis García de Vicuña， Jaume Miret，et al.Control strategy for grid-connected three- phase inverters during voltage sags to meet grid codes andto maximize power delivery capability[J].IEEE Transactions on Power Electronics，2018，33（11）∶9360-9374. [21] Hui Yuan，Xin Huanhai，Huang Linbin，et al. Stability anal ysis and enhancement of type-4 wind turbines connected to very weak grids under severe voltage sags[J]. IEEE Trans- actions on Energy Conversion，2019，34（02）∶838-848. [22] 裴金鑫 . 电网短路故障下风电并网系统的暂态稳定性分析及控制技术研究[D]. 重庆：重庆大学，2021. [23] Tang WangQianyun，Hu Jiabing，Chang Yuanzhu，et al. Modeling of DFIG-based wind turbine for power system transient response analysis in rotor speed control timescale [J]. IEEE Transactions on Power Systems，2018，33（06）∶ 6795-6805. [24] 刘洋，王聪颖，夏德明，等 . 电网故障导致大面积风电低电压穿越对电网频率的影响分析及措施 [J]. 电网技术， 2021，45（09）∶3505-3514.
