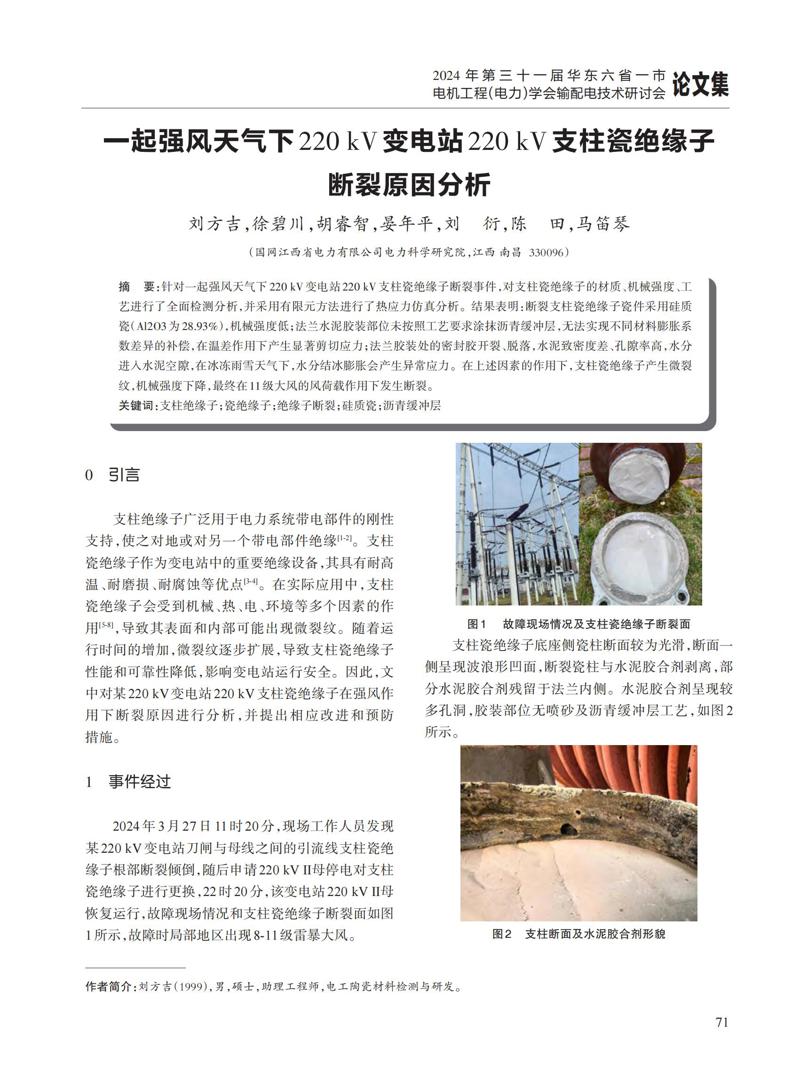

针对一起强风天气下 220 kV 变电站 220 kV 支柱瓷绝缘子断裂事件，对支柱瓷绝缘子的材质、机械强度、工艺进行了全面检测分析，并采用有限元方法进行了热应力仿真分析。结果表明：断裂支柱瓷绝缘子瓷件采用硅质瓷（Al2O3 为 28.93%），机械强度低；法兰水泥胶装部位未按照工艺要求涂抹沥青缓冲层，无法实现不同材料膨胀系数差异的补偿，在温差作用下产生显著剪切应力；法兰胶装处的密封胶开裂、脱落，水泥致密度差、孔隙率高，水分进入水泥空隙，在冰冻雨雪天气下，水分结冰膨胀会产生异常应力。在上述因素的作用下，支柱瓷绝缘子产生微裂纹，机械强度下降，最终在 11 级大风的风荷载作用下发生断裂。

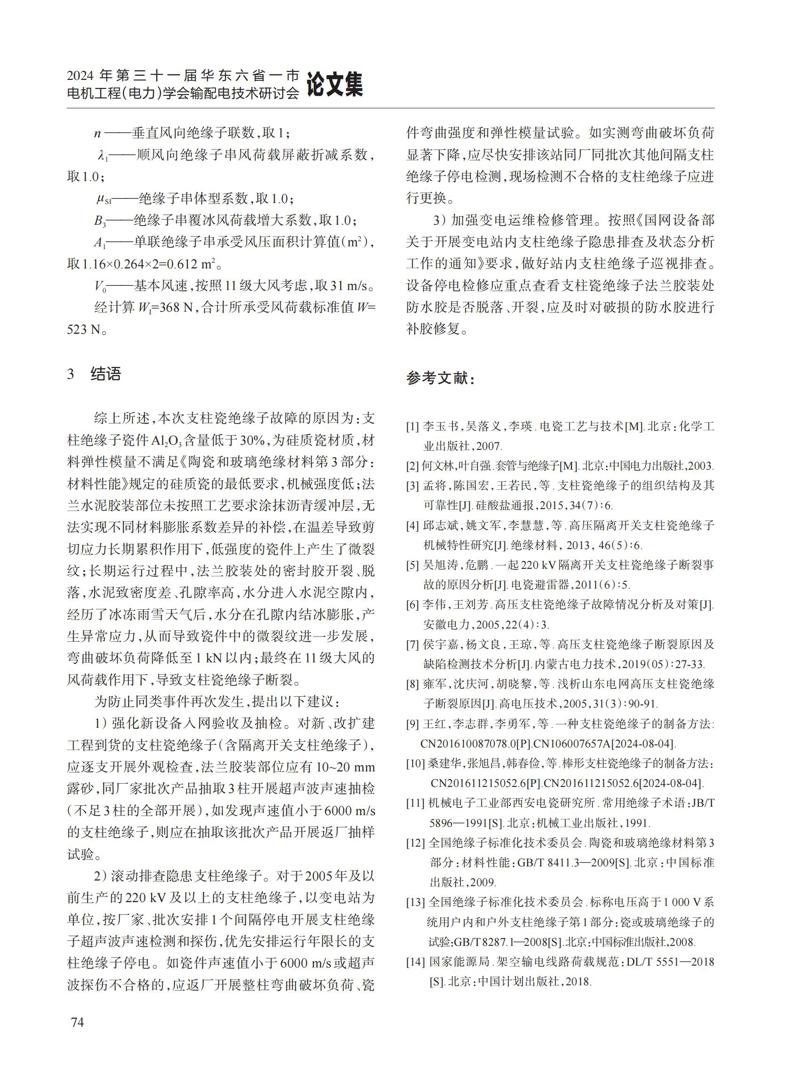

[1] 李玉书，吴落义，李瑛 . 电瓷工艺与技术[M]. 北京：化学工业出版社，2007. [2]何文林，叶自强 .套管与绝缘子[M]. 北京：中国电力出版社，2003. [3] 孟将，陈国宏，王若民，等 . 支柱瓷绝缘子的组织结构及其可靠性[J]. 硅酸盐通报，2015，34（7）∶6. [4] 邱志斌，姚文军，李慧慧，等 . 高压隔离开关支柱瓷绝缘子机械特性研究[J]. 绝缘材料，2013，46（5）∶6. [5] 吴旭涛，危鹏 . 一起 220 kV隔离开关支柱瓷绝缘子断裂事故的原因分析[J]. 电瓷避雷器，2011（6）∶5. [6] 李伟，王刘芳 . 高压支柱瓷绝缘子故障情况分析及对策[J]. 安徽电力，2005，22（4）∶3. [7] 侯宇嘉，杨文良，王琼，等 . 高压支柱瓷绝缘子断裂原因及缺陷检测技术分析[J]. 内蒙古电力技术，2019（05）∶27-33. [8] 雍军，沈庆河，胡晓黎，等 . 浅析山东电网高压支柱瓷绝缘子断裂原因[J]. 高电压技术，2005，31（3）∶90-91. [9] 王红，李志群，李勇军，等 . 一种支柱瓷绝缘子的制备方法: CN201610087078.0[P].CN 106007657A [2024-08-04]. [10] 桑建华，张旭昌，韩春俭，等 . 棒形支柱瓷绝缘子的制备方法：CN201611215052.6[P].CN201611215052.6[2024-08-04]. [11] 机械电子工业部西安电瓷研究所 . 常用绝缘子术语：JB/T 5896—1991[S]. 北京：机械工业出版社，1991. [12] 全国绝缘子标准化技术委员会 . 陶瓷和玻璃绝缘材料第 3 部分：材料性能：GB/T 8411.3—2009[S]. 北京：中国标准出版社，2009. [13] 全国绝缘子标准化技术委员会 . 标称电压高于 1 000 V系统用户内和户外支柱绝缘子第 1部分：瓷或玻璃绝缘子的试验：GB/T8287. 1—2008[S].北京：中国标准出版社，2008. [14] 国家能源局 . 架空输电线路荷载规范：DL/T 5551—2018 [S]. 北京：中国计划出版社，2018.
