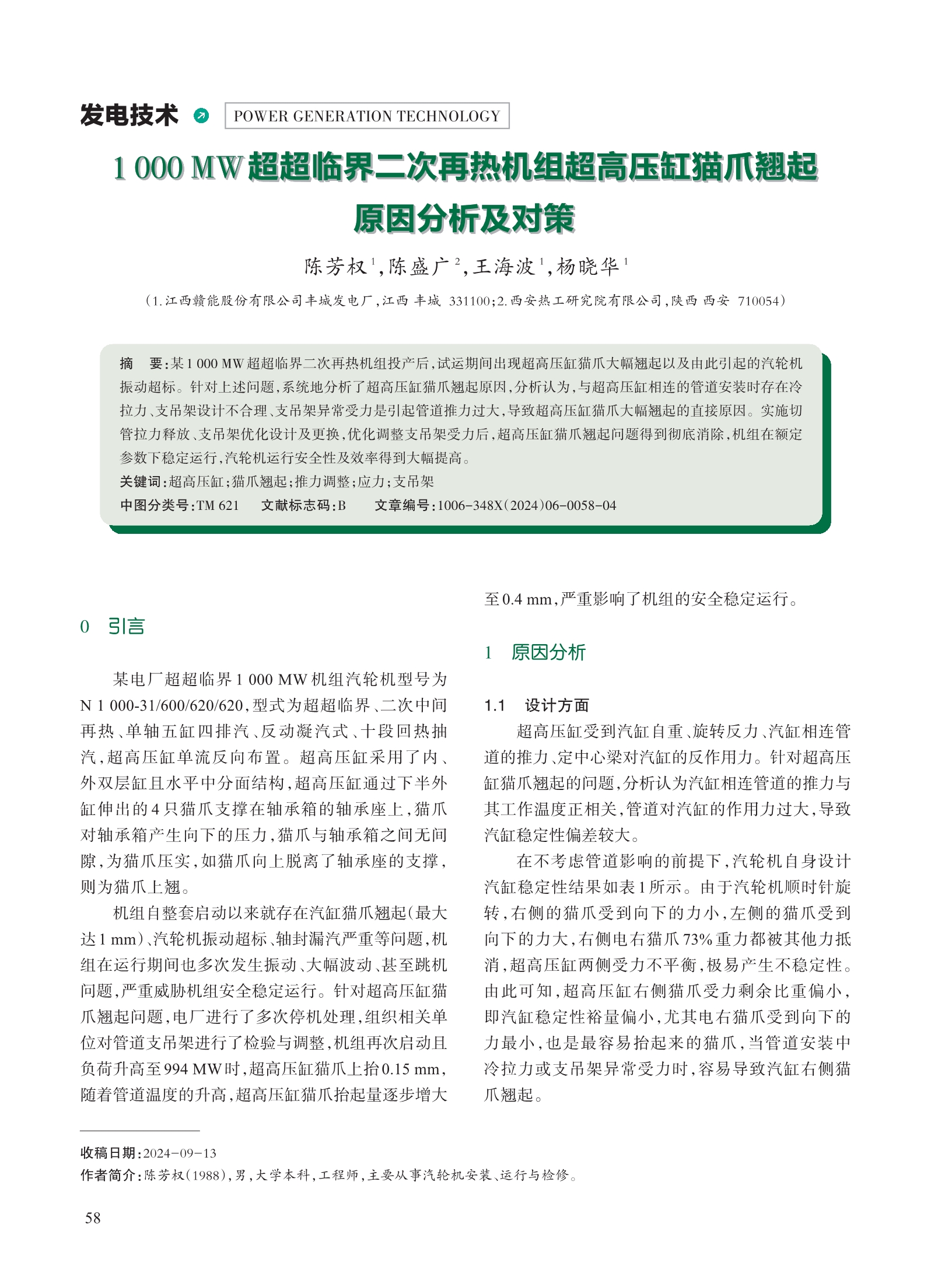

某1000 MW超超临界二次再热机组投产后，试运期间出现超高压缸猫爪大幅翘起以及由此引起的汽轮机 振动超标 。针对上述问题，系统地分析了超高压缸猫爪翘起原因，分析认为，与超高压缸相连的管道安装时存在冷 拉力、支吊架设计不合理、支吊架异常受力是引起管道推力过大，导致超高压缸猫爪大幅翘起的直接原因 。实施切 管拉力释放、支吊架优化设计及更换，优化调整支吊架受力后，超高压缸猫爪翘起问题得到彻底消除，机组在额定 参数下稳定运行，汽轮机运行安全性及效率得到大幅提高。

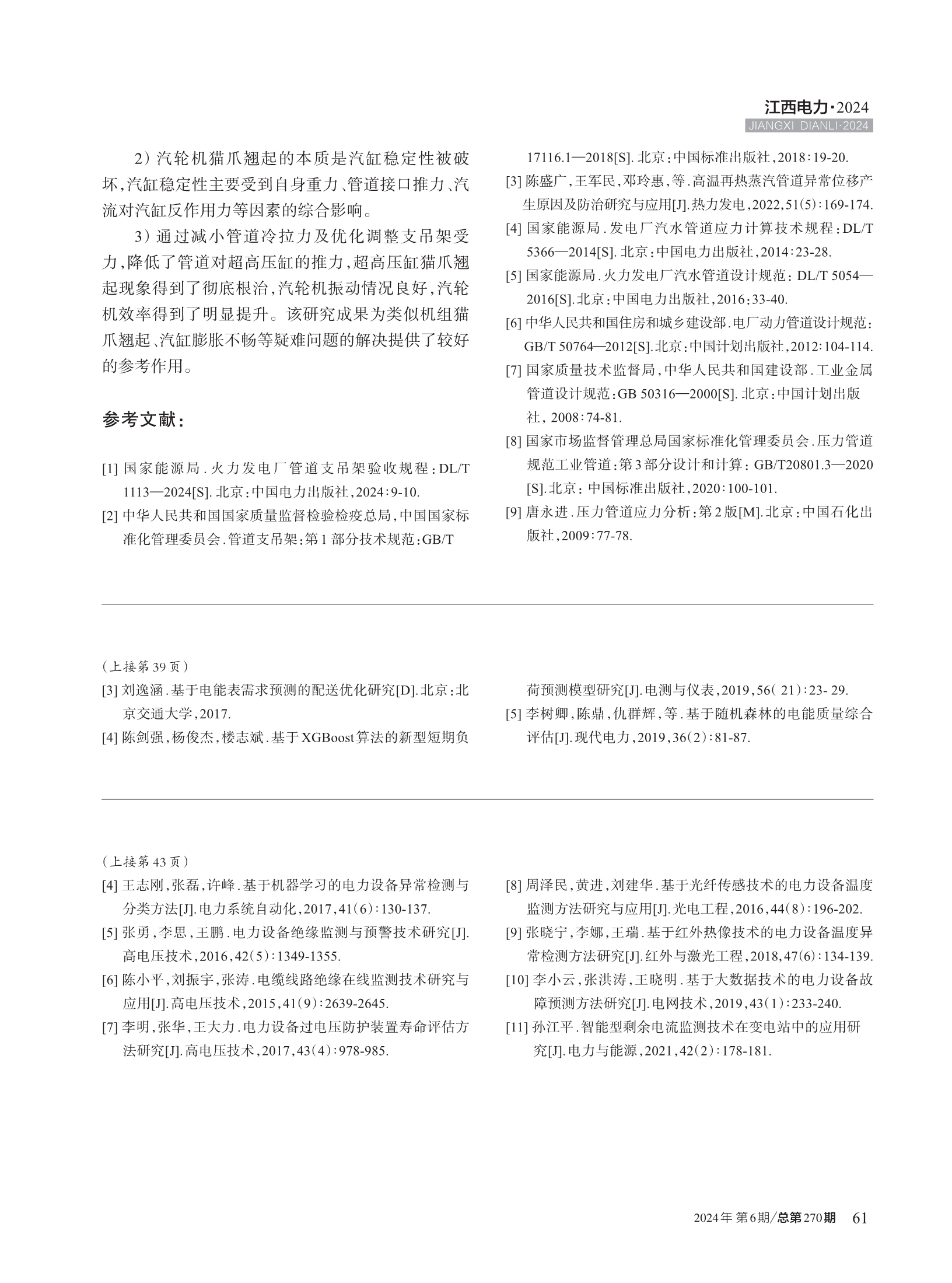

[1] 国家能源局 . 火 力 发 电 厂 管 道 支 吊 架 验 收 规 程 ：DL/T 1113—2024[S]. 北京：中国电力出版社，2024 ∶9-10.
[2] 中华人民共和国国家质量监督检验检疫总局，中国国家标 准化管理委员会 . 管道支吊架：第 1 部分技术规范：GB/T17116. 1—2018[S]. 北京：中国标准出版社，2018 ∶19-20.
[3] 陈盛广，王军民，邓玲惠，等 . 高温再热蒸汽管道异常位移产 生原因及防治研究与应用[J]. 热力发电，2022，51（5）∶169-174.
[4] 国家能源局 . 发电厂汽水管道应力计算技术规程：DL/T 5366—2014[S]. 北京：中国电力出版社，2014 ∶23-28.
[5] 国家能源局 . 火力发电厂汽水管道设计规范：DL/T 5054— 2016[S]. 北京：中国电力出版社，2016：33-40.
[6] 中华人民共和国住房和城乡建设部 . 电厂动力管道设计规范： GB/T 50764—2012[S]. 北京：中国计划出版社，2012 ∶104-114.
[7] 国家质量技术监督局，中华人民共和国建设部 . 工业金属 管道设计规范：GB 50316—2000[S]. 北京：中国计划出版 社，2008 ∶74-81.
[8] 国家市场监督管理总局国家标准化管理委员会 . 压力管道 规范工业管道：第 3部分设计和计算：GB/T20801.3—2020 [S]. 北京：中国标准出版社，2020 ∶100-101.
[9] 唐永进 . 压力管道应力分析：第 2版[M]. 北京：中国石化出 版社，2009 ∶77-78.
