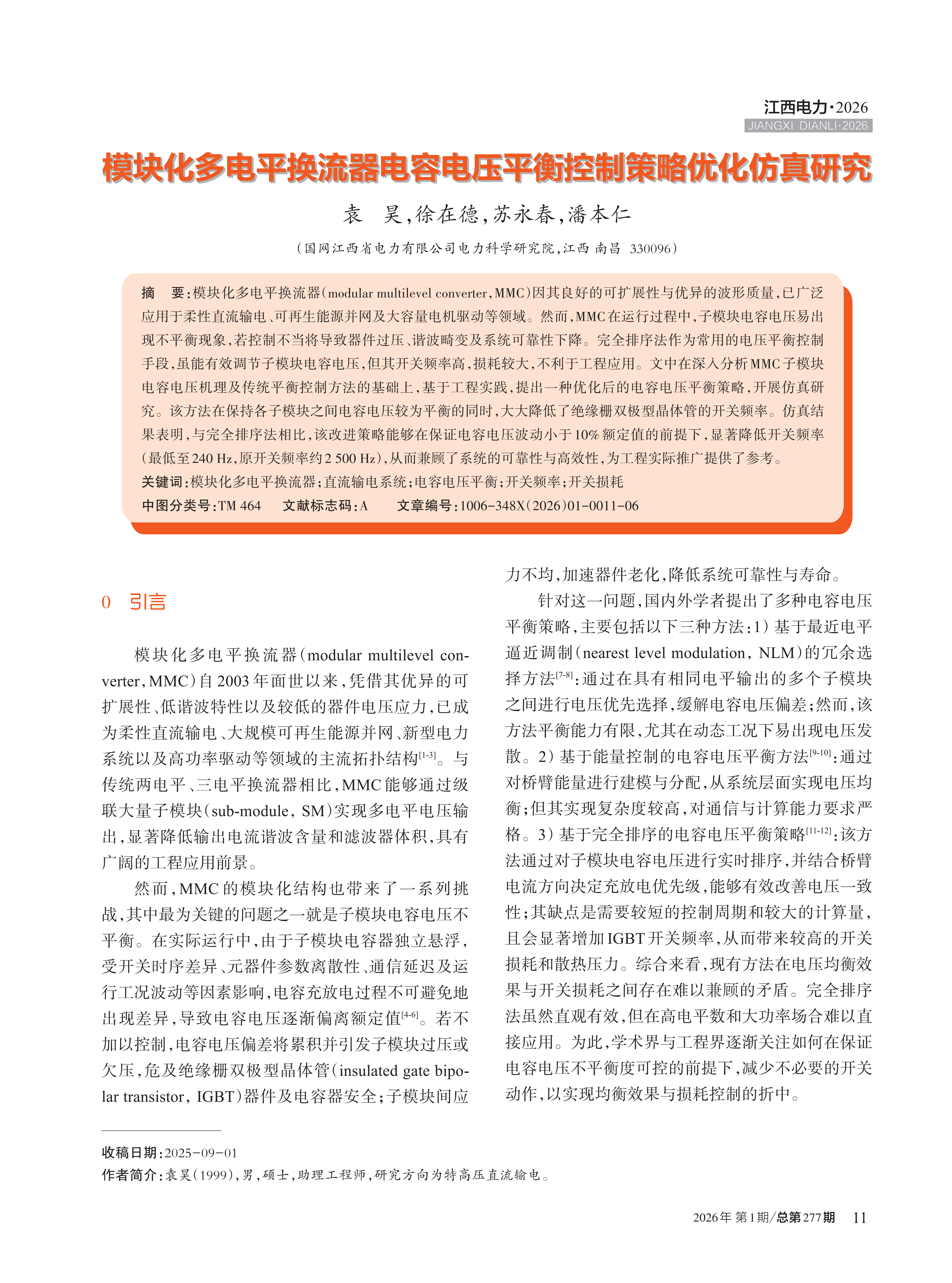

模块化多电平换流器（modular multilevel converter，MMC）因其良好的可扩展性与优异的波形质量，已广泛应用于柔性直流输电、可再生能源并网及大容量电机驱动等领域 。然而，MMC 在运行过程中，子模块电容电压易出现不平衡现象，若控制不当将导致器件过压、谐波畸变及系统可靠性下降 。完全排序法作为常用的电压平衡控制手段，虽能有效调节子模块电容电压，但其开关频率高，损耗较大，不利于工程应用 。文中在深入分析 MMC 子模块电容电压机理及传统平衡控制方法的基础上，基于工程实践，提出一种优化后的电容电压平衡策略，开展仿真研究 。该方法在保持各子模块之间电容电压较为平衡的同时，大大降低了绝缘栅双极型晶体管的开关频率 。仿真结果表明，与完全排序法相比，该改进策略能够在保证电容电压波动小于 10% 额定值的前提下，显著降低开关频率（最低至 240 Hz，原开关频率约 2 500 Hz），从而兼顾了系统的可靠性与高效性，为工程实际推广提供了参考。

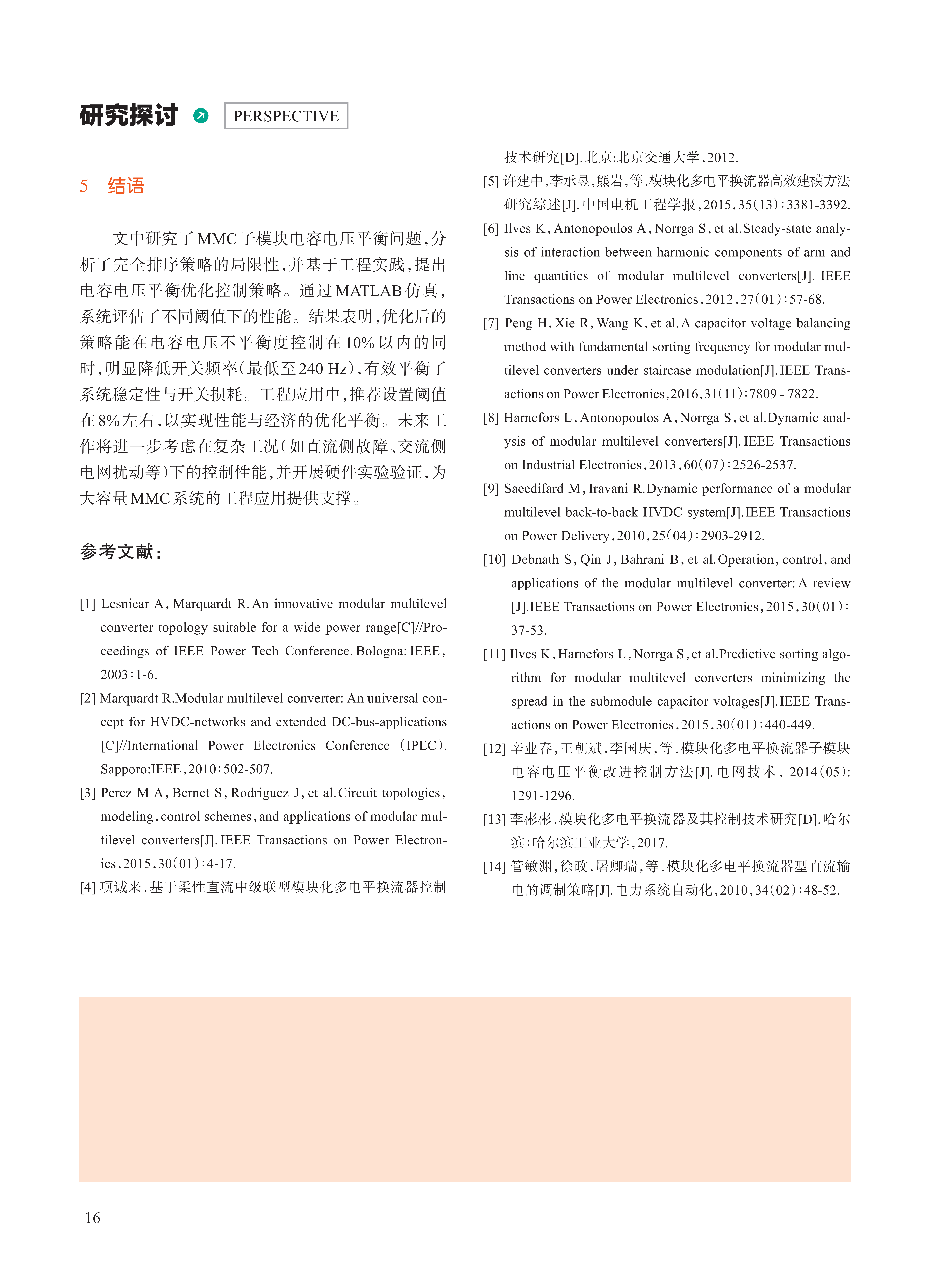

[1] Lesnicar A，Marquardt R. An innovative modular multilevel converter topology suitable for a wide power range [C]//Pro_ ceedings of IEEE Power Tech Conference. Bologna: IEEE， 2003 ∶1-6.
[2] Marquardt R.Modular multilevel converter: An universal con_ cept for HVDC-networks and extended DC-bus-applications [C]//International Power Electronics Conference （IPEC）. Sapporo:IEEE，2010∶502-507.
[3] Perez M A，Bernet S，Rodriguez J，et al. Circuit topologies， modeling，control schemes，and applications of modular mul_ tilevel converters[J]. IEEE Transactions on Power Electron_ ics，2015，30（01）∶4-17.
[4] 项诚来 . 基于柔性直流中级联型模块化多电平换流器控制技术研究[D]. 北京:北京交通大学，2012.
[5]许建中，李承昱，熊岩，等 . 模块化多电平换流器高效建模方法研究综述 [J]. 中国电机工程学报，2015，35（13）∶3381-3392.
[6] Ilves K，Antonopoulos A，Norrga S，et al. Steady-state analy_ sis of interaction between harmonic components of arm and line quantities of modular multilevel converters [J]. IEEE Transactions on Power Electronics，2012，27（01）∶57-68.
[7] Peng H，Xie R，Wang K，et al. A capacitor voltage balancing method with fundamental sorting frequency for modular mul_ tilevel converters under staircase modulation [J]. IEEE Trans_ actions on Power Electronics，2016，31（11）∶7809 - 7822.
[8] Harnefors L，Antonopoulos A，Norrga S，et al.Dynamic anal_ ysis of modular multilevel converters[J]. IEEE Transactions on Industrial Electronics，2013，60（07）∶2526-2537.
[9] Saeedifard M，Iravani R.Dynamic performance of a modular multilevel back-to-back HVDC system [J].IEEE Transactions on Power Delivery，2010，25（04）∶2903-2912.
[10] Debnath S，Qin J，Bahrani B，et al. Operation，control，and applications of the modular multilevel converter: A review [J].IEEE Transactions on Power Electronics，2015，30（01）∶ 37-53.
[11] Ilves K，Harnefors L，Norrga S，et al.Predictive sorting algo_ rithm for modular multilevel converters minimizing the spread in the submodule capacitor voltages[J].IEEE Trans_ actions on Power Electronics，2015，30（01）∶440-449.
[12] 辛业春，王朝斌，李国庆，等 . 模块化多电平换流器子模块电容电压平衡改进控制方法 [J]. 电网技术 ，2014（05）: 1291-1296.
[13]李彬彬 . 模块化多电平换流器及其控制技术研究[D]. 哈尔滨∶哈尔滨工业大学，2017.
[14] 管敏渊，徐政，屠卿瑞，等 . 模块化多电平换流器型直流输电的调制策略[J]. 电力系统自动化，2010，34（02）∶48-52.
