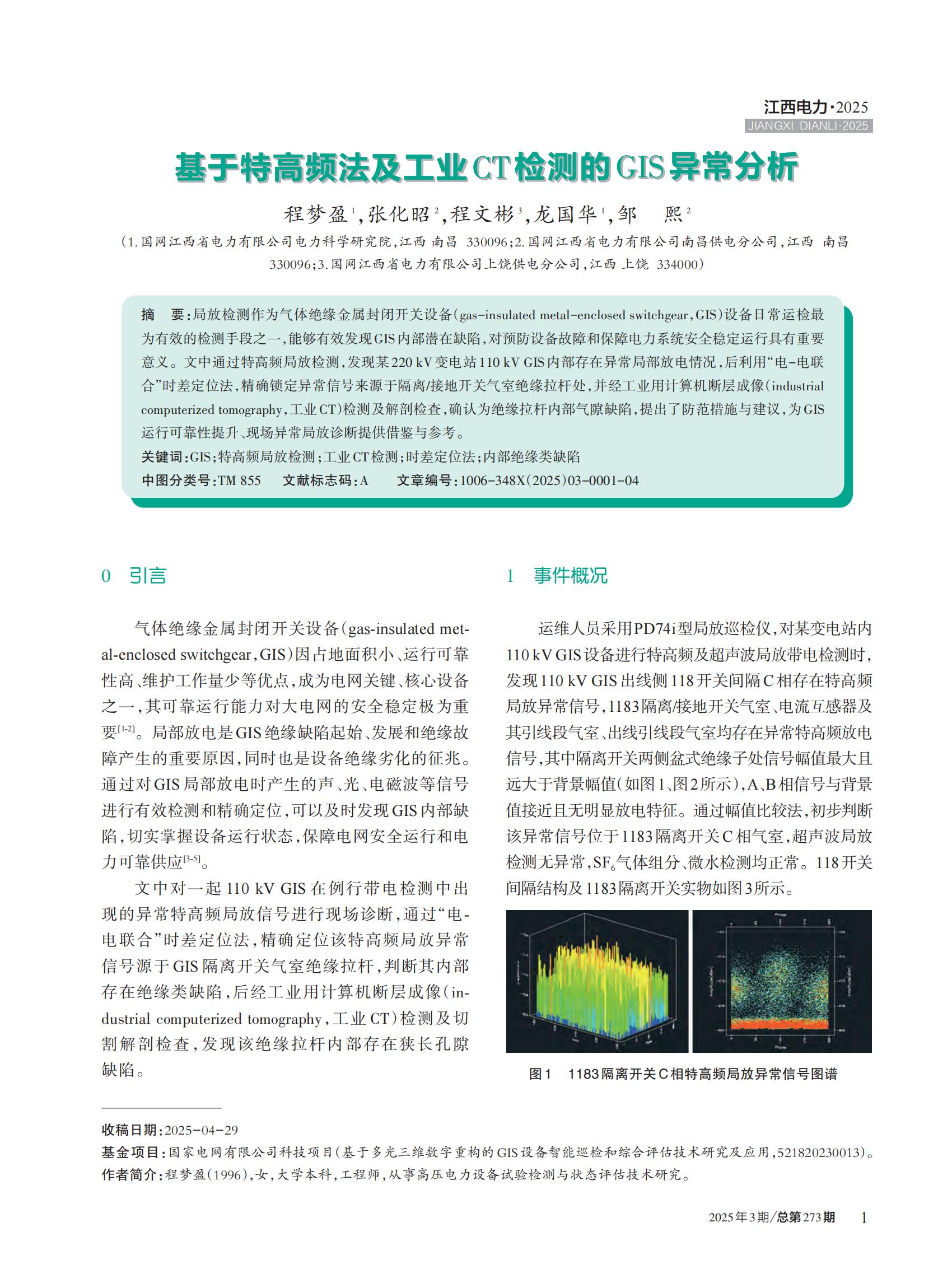

基于特高频法及工业CT检测的GIS异常分析
浏览数:
作者:程梦盈 1,张化昭 2,程文彬 3,龙国华 1,邹熙 2
作者单位:
1. 国网江西省电力有限公司电力科学研究院,江西 南昌 330096;2. 国网江西省电力有限公司南昌供电分公司,江西 南昌 330096;3. 国网江西省电力有限公司上饶供电分公司,江西 上饶 334000
局放检测作为气体绝缘金属封闭开关设备(gas-insulated metal-enclosed switchgear,GIS)设备日常运检最 为有效的检测手段之一,能够有效发现 GIS 内部潜在缺陷,对预防设备故障和保障电力系统安全稳定运行具有重要 意义 。文中通过特高频局放检测,发现某 220 kV 变电站 110 kV GIS 内部存在异常局部放电情况,后利用“电-电联 合 ”时差定位法,精确锁定异常信号来源于隔离/接地开关气室绝缘拉杆处,并经工业用计算机断层成像(industrial computerized tomography,工业 CT)检测及解剖检查,确认为绝缘拉杆内部气隙缺陷,提出了防范措施与建议,为 GIS 运行可靠性提升、现场异常局放诊断提供借鉴与参考。
[1] 李晓磊,张甲辉,李林,等 . 一起 110 kV GIS绝缘子局部放电 检测案例分析[J]. 山东电力高等专科学校学报,2024,27(2)∶1-4. [2] 廖新征,王红梅,丁登伟,等 . 基于特高频时频分析的 GIS 盆式绝缘子缺陷分析[J]. 高压电器,2019,55(1)∶47-53. [3] 徐洋,刘卫东,高文胜 .GIS绝缘子内部缝隙的局部放电特 性和机理研究[J]. 高压电器,2020,56(7)∶116-122. [4] 马飞越,王沛,王博 .GIS母线支撑绝缘子气隙放电综合诊 断与分析[J]. 高压电器,2018,54(11)∶147-152. [5] 何宁辉,李秀广,周秀,等 .GIS固体绝缘不同类型气隙缺陷 的放电特征[J]. 高电压技术,2021,47(6)∶2073-2083. [6] 国家电网有限公司 . 气体绝缘金属封闭开关设备局放带电 测试技术现场应用导则第2部分∶特高频法∶Q/GDW11059.2— 2018[S].北京∶中国电力出版社,2020.
