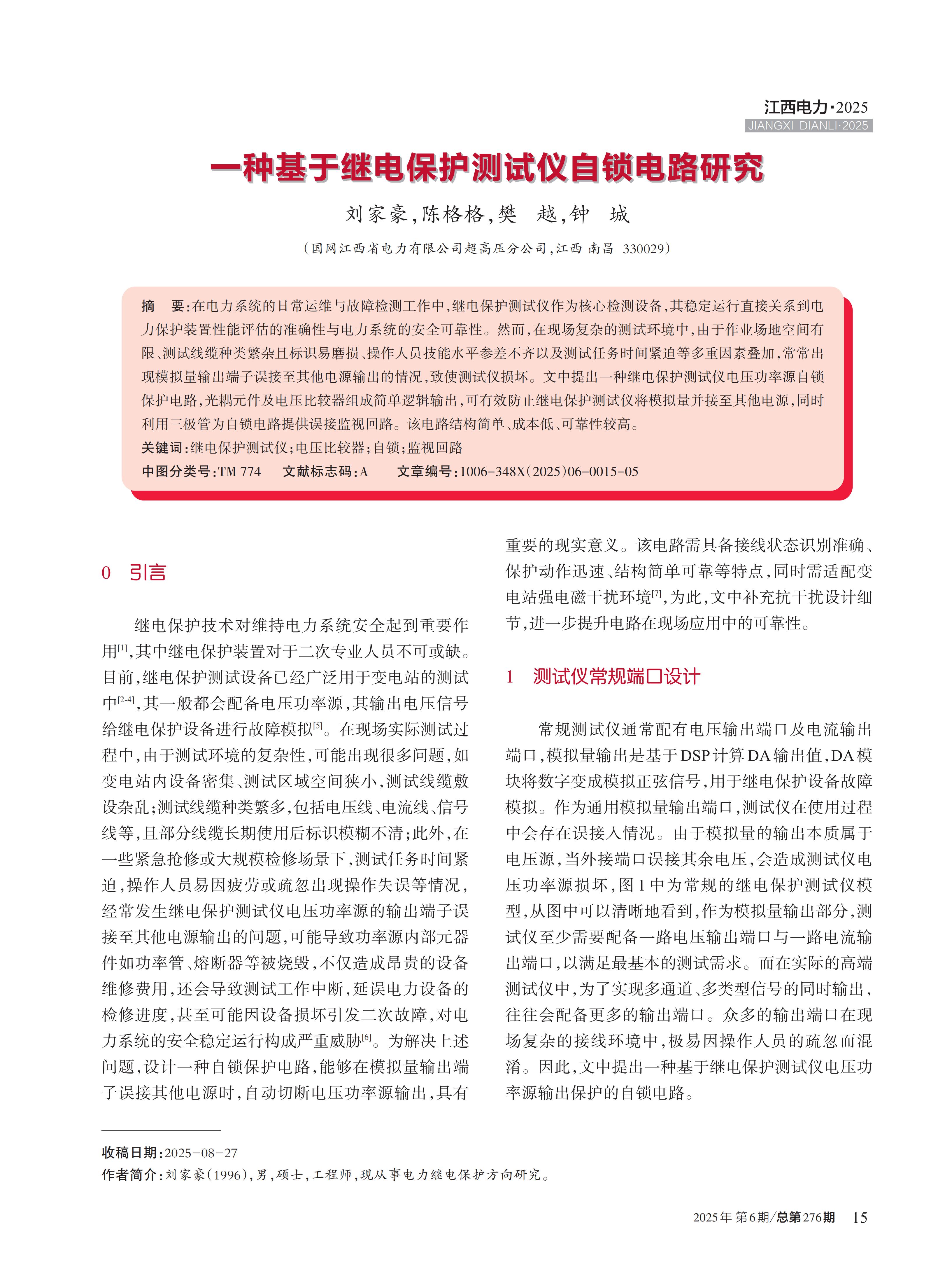

在电力系统的日常运维与故障检测工作中，继电保护测试仪作为核心检测设备，其稳定运行直接关系到电力保护装置性能评估的准确性与电力系统的安全可靠性。然而，在现场复杂的测试环境中，由于作业场地空间有限、测试线缆种类繁杂且标识易磨损、操作人员技能水平参差不齐以及测试任务时间紧迫等多重因素叠加，常常出现模拟量输出端子误接至其他电源输出的情况，致使测试仪损坏。文中提出一种继电保护测试仪电压功率源自锁保护电路，光耦元件及电压比较器组成简单逻辑输出，可有效防止继电保护测试仪将模拟量并接至其他电源，同时利用三极管为自锁电路提供误接监视回路。该电路结构简单、成本低、可靠性较高。

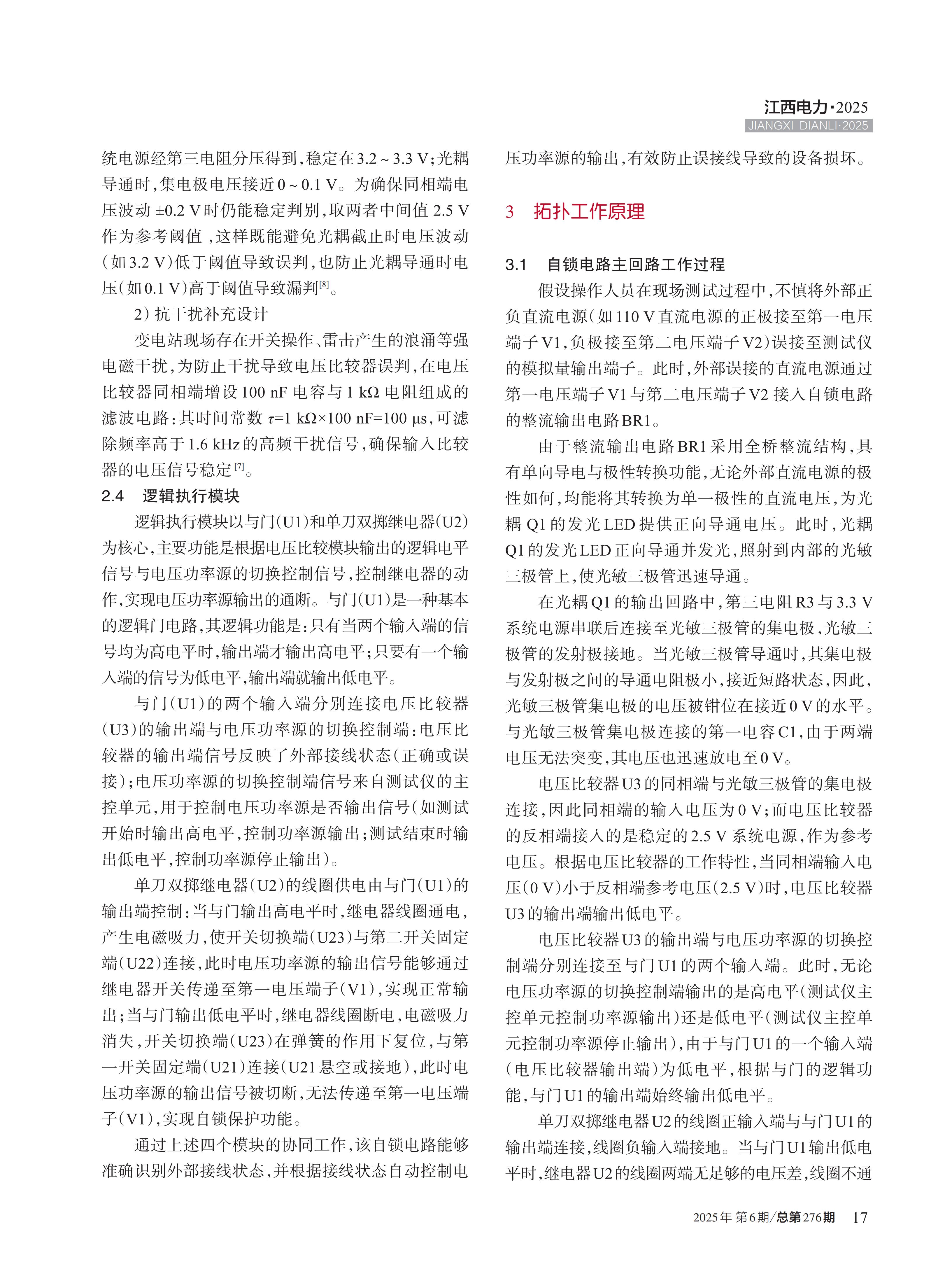

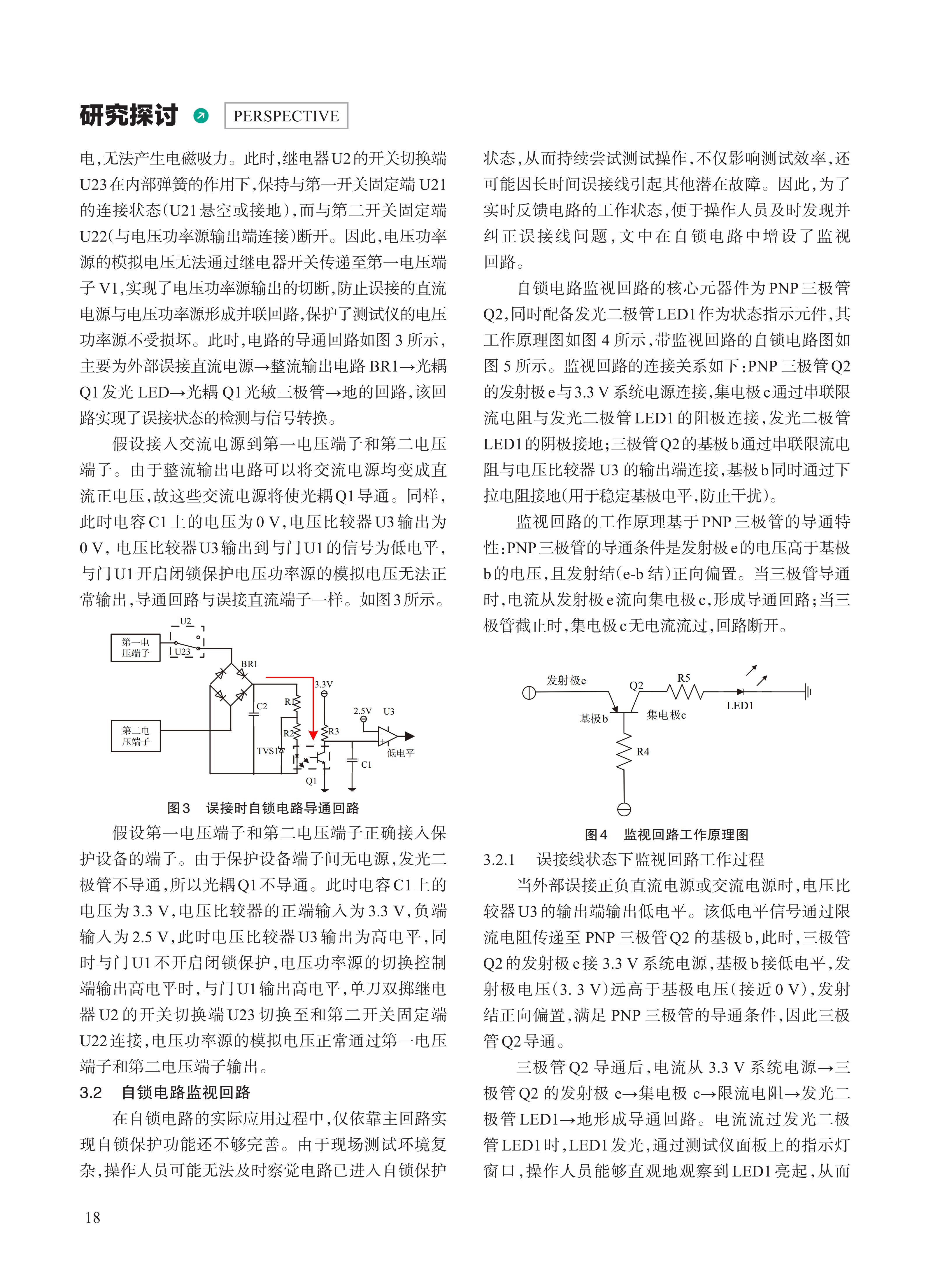

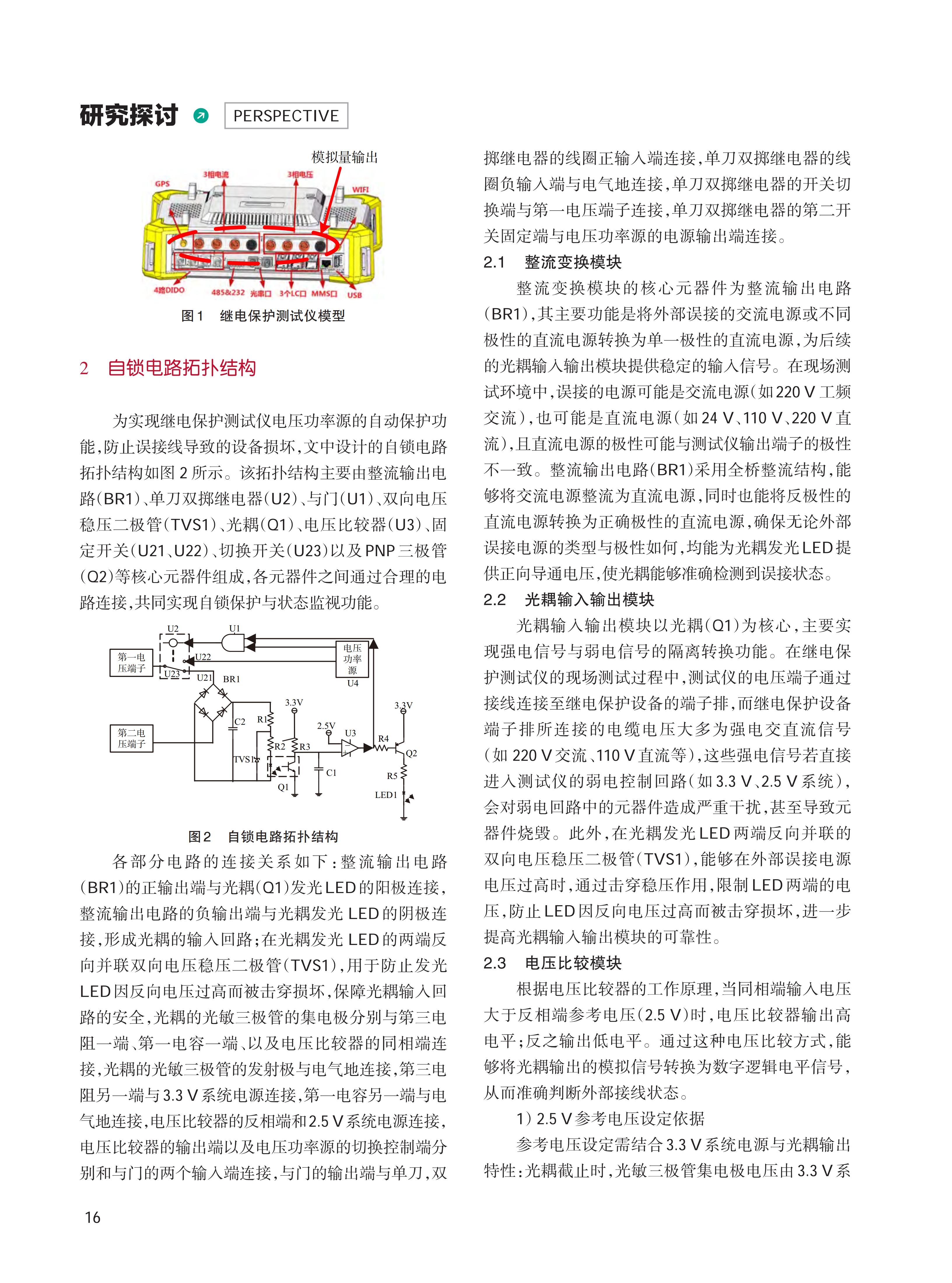

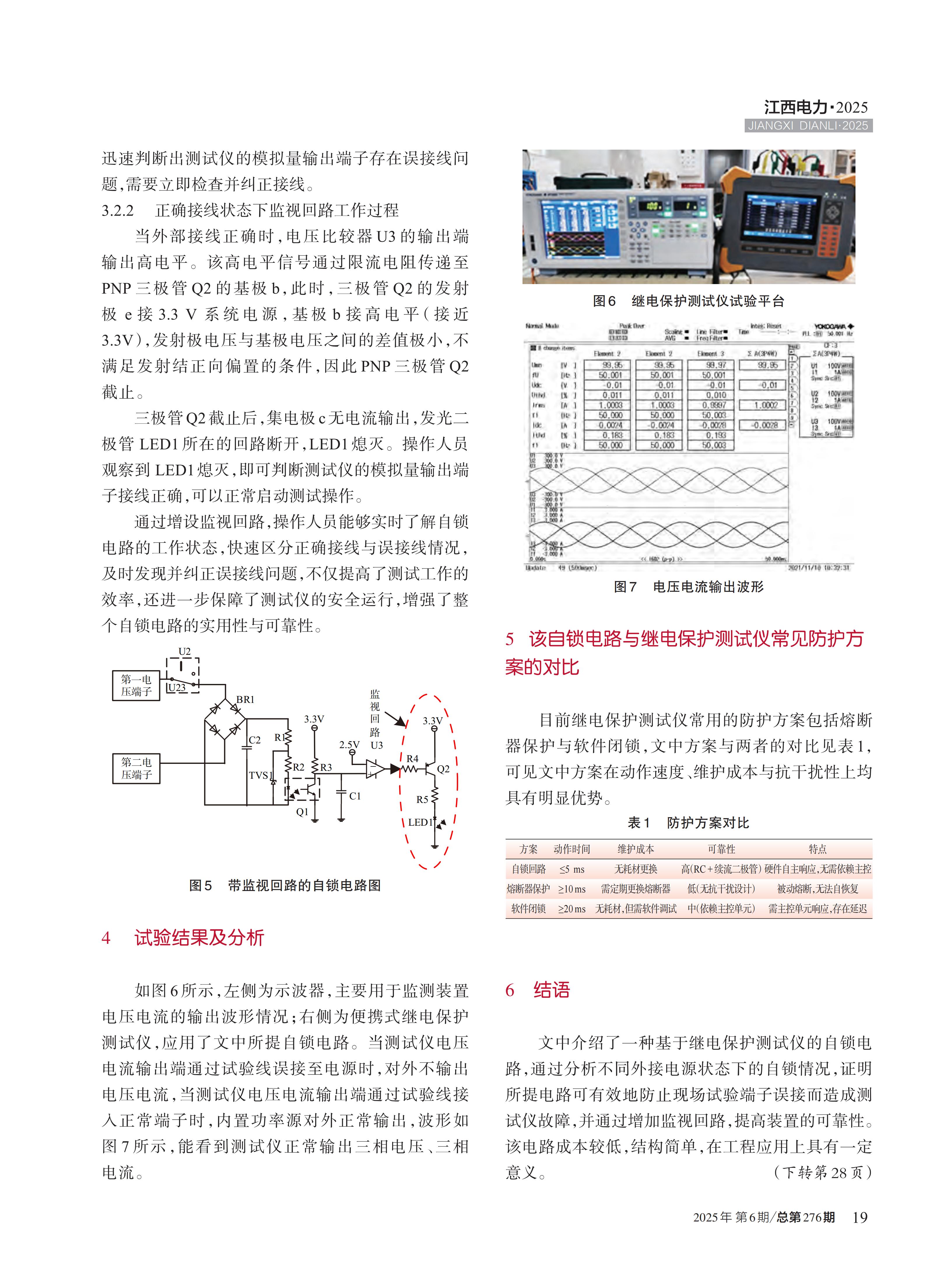

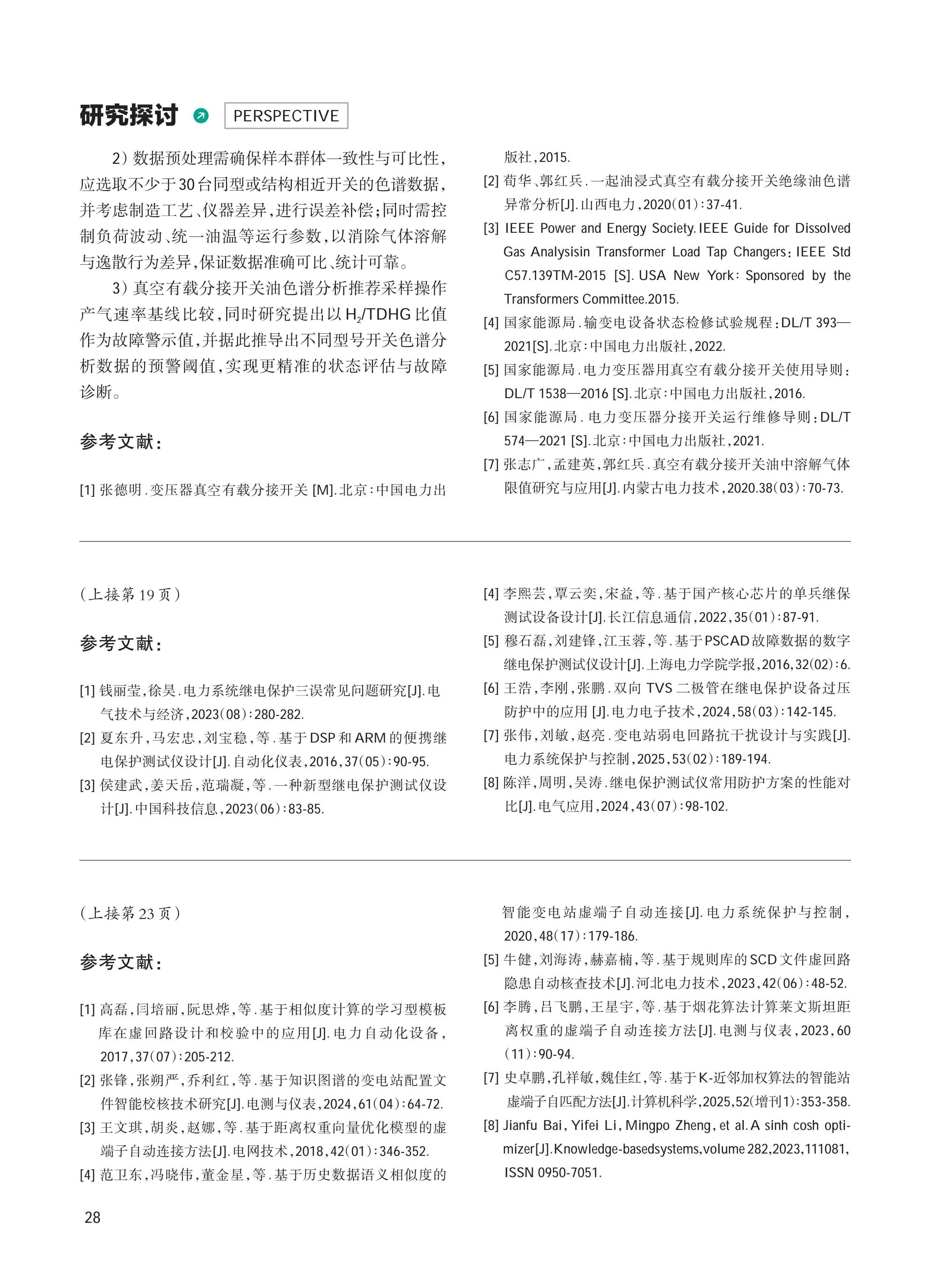

[1] 钱丽莹，徐昊.电力系统继电保护三误常见问题研究[J].电气技术与经济，2023（08）∶280-282. [2] 夏东升，马宏忠，刘宝稳，等 . 基于 DSP 和 ARM 的便携继电保护测试仪设计[J].自动化仪表，2016，37（05）∶90-95. [3] 侯建武，姜天岳，范瑞凝，等 . 一种新型继电保护测试仪设计[J].中国科技信息，2023（06）∶83-85. [4] 李熙芸，覃云奕，宋益，等 . 基于国产核心芯片的单兵继保测试设备设计[J].长江信息通信，2022，35（01）∶87-91. [5] 穆石磊，刘建锋，江玉蓉，等 .基于 PSCAD 故障数据的数字继电保护测试仪设计[J].上海电力学院学报，2016，32（02）∶6. [6] 王浩，李刚，张鹏 . 双向 TVS 二极管在继电保护设备过压防护中的应用 [J].电力电子技术，2024，58（03）∶142-145. [7] 张伟，刘敏，赵亮 . 变电站弱电回路抗干扰设计与实践[J].电力系统保护与控制，2025，53（02）∶189-194. [8] 陈洋，周明，吴涛 .继电保护测试仪常用防护方案的性能对比[J].电气应用，2024，43（07）∶98-102.
